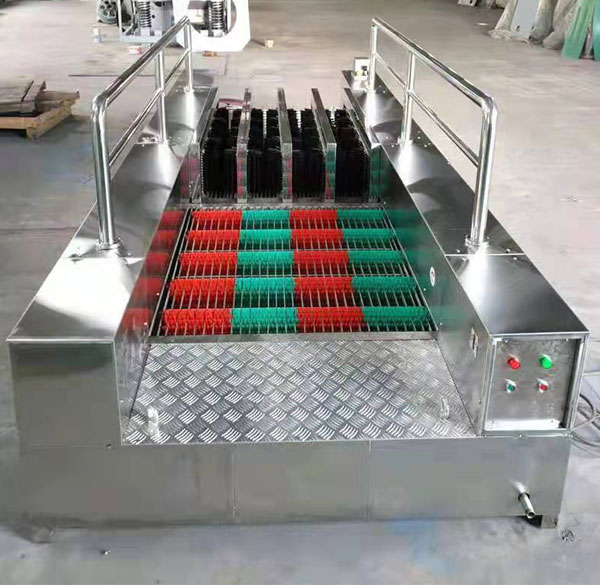

从基础到调试：双通道洗靴机安装全过程指南

---

双通道洗靴机是采矿、食品加工、化工等对作业 footwear清洁度有较高要求场景的bi备井下/车间辅助设备，安装工艺的规范性直接影响设备运行稳定性、清洁效率与使用寿命。本标准安装工艺针对双通道结构的专属设计，明确从前期准备到调试验收的全流程操作要求，为安装施工提供统一执行标准，保障设备投用后可稳定满足进出人员双靴同步清洁的作业需求。

一、工艺适用范围与安装前准备

1.1 适用范围

本标准安装工艺适用于煤矿井底车场、井口更衣室、食品加工车间入口、养殖场区xiao毒通道等场所的固定式双通道洗靴机安装作业，涵盖功率3kW-15kW、双通道独立运行结构的各类自动/手动洗靴机的安装调试与验收，其他结构形式的洗靴机安装可参照本工艺执行。

1.2 安装前技术准备

安装作业前，技术人员需核对安装现场图纸与设备参数，确认内容包括：现场地基尺寸、电源接入位置、给排水接口坐标，以及洗靴机的设备型号、外形尺寸、电机功率、控制方式等核心参数，确保设备参数与现场安装条件匹配。同时，向安装班组进行技术交底，明确安装流程、质量要求与an全注意事项，留存交底记录。

1.3 设备与材料检验

设备到货后，需按照装箱单逐一清点部件，主要部件包括主机框架、左右通道刷洗机构、喷淋系统、污水收集槽、驱动电机、控制箱、传感器、进出靴导板等，检查部件外观是否存在变形、锈蚀、裂纹等损伤，核对电机、电控元件的合格证与出厂检验报告，确认配件齐全。配套材料需提前准备，包括膨胀螺栓、fang水密封胶、给水管、排水管、穿线管、电缆线等，材料质量需符合国家相关标准要求，其中电缆线的额定电压不得低于设备额定电压的1.5倍，膨胀螺栓规格需匹配设备固定孔尺寸。

1.4 安装现场条件确认

安装现场需满足以下条件：地基承重不小于洗靴机总重量的3倍，地面平整度误差不超过±5mm/m；安装区域预留不小于设备外形尺寸15cm的操作空间；现场具备满足设备功率要求的独立供电回路，供电电压偏差不超过额定电压的±5%；给排水接口压力符合要求，给水管网压力不低于0.2MPa，排水管网标高低于洗靴机污水排出口标高不少于50mm；现场照明充足，作业区域通风良好，满足an全作业要求。

二、基础定位与设备吊装就位

2.1 放线定位

根据现场安装图纸，在地基上标记设备安装基准线，包括设备横向中心线、纵向中心线以及四个固定孔的位置，基准线定位误差控制在±2mm以内。标记完成后核对设备进出靴方向，确保与现场人员通行方向一致，避免进出方向安装错误。

2.2 基础钻孔与预埋件处理

按照标记的固定孔位置进行钻孔作业，钻孔直径比膨胀螺栓外径大2mm-4mm，钻孔深度比膨胀螺栓埋入深度深10mm-15mm，钻孔完成后清理孔内灰尘与碎渣。若现场为预设预埋件基础，需检查预埋件位置偏差与焊接强度，位置偏差超过10mm的需重新调整预埋件。

2.3 设备吊装就位

根据设备重量选用合适的吊装工具，重量小于1t的洗靴机可采用人工配合手动葫芦吊装，重量超过1t的需采用起重机械吊装，吊装过程中需对设备漆面、电控元件做好防护，避免碰撞损伤。设备就位后，调整设备位置使设备中心线与基础标记中心线对齐，就位偏差不超过3mm。

三、设备调平与固定

3.1 水平度调整

将水平仪分别放置在设备主机框架顶面、左右通道底板上，调整设备底部垫铁（若需要），使设备纵向水平度偏差不超过1/1000，横向水平度偏差不超过0.5/1000。调整过程中，需保证设备整体受力均匀，不得出现框架翘曲、虚垫等问题。

3.2 设备固定

水平度调整合格后，穿入膨胀螺栓，对称均匀拧紧螺栓螺母，拧紧扭矩符合螺栓规格对应的标准要求，固定完成后再次复核水平度，偏差超过允许范围的需重新调整。设备与基础之间的缝隙采用fang水水泥砂浆填实抹平，表面光滑无裂缝。

四、给排水系统安装

4.1 给水管道连接

给水管接入洗靴机进水口前，需安装控制阀门与过滤器，阀门位置设置在便于操作的区域，过滤器滤网精度不低于80目，避免杂物堵塞喷淋头。管道连接采用螺纹或法兰连接，连接部位缠绕生料带或涂抹密封胶，连接完成后进行打压试验，试验压力为0.6MPa，保压30分钟，压力降不超过0.02MPa且无渗漏为合格。喷淋头安装角度调整为对准靴底与靴面刷洗区域，保证喷淋覆盖所有刷洗部位。

4.2 排水系统安装

洗靴机污水收集槽排出口与现场排水管网连接，排水管坡度不小于3%，保证污水能够顺畅排放，连接部位做好fang水密封处理，不得出现渗漏。若洗靴机配备污水沉淀池过滤系统，需按照顺序安装过滤隔板，检查沉淀池密封性，确保无渗漏。

五、电气系统安装

5.1 线路敷设

供电电缆采用穿管暗敷或桥架敷设方式，室外或潮湿环境敷设需采用fang水型电缆，电缆接头设置在控制箱内，不得在穿线管内留有接头。控制箱安装位置选择在干燥、便于操作维护的区域，安装高度为箱中心距地面1.4m-1.6m，固定牢固，水平偏差不超过3mm。

5.2 电气接线

按照电气原理图进行接线作业，接线端子压接牢固，相序正确，电机接地保护线连接可靠，接地电阻不大于4Ω。感应传感器安装在双通道入口位置，调整传感器感应距离，保证人员进入通道时能够准确触发设备启动，传感器做好fang水防护处理。

5.3 绝缘测试

接线完成后，采用兆欧表测试电机与线路的绝缘电阻，额定电压低于500V的设备，绝缘电阻不得低于0.5MΩ，测试合格后方可进行通电试验。

六、机械部件调整

6.1 刷洗机构调整

检查双通道的靴底刷辊、靴侧刷辊转动灵活性，手动盘动刷辊，不得出现卡滞、碰撞框架的现象。调整刷辊之间的间隙，靴底刷辊间隙控制在15mm-20mm，靴侧刷辊间隙控制在100mm-120mm，适配常规作业靴尺寸，间隙偏差不超过2mm。调整刷辊传动皮带张紧度，皮带张紧度以手指按压皮带下垂量为10mm-15mm为宜，两个通道的传动机构分别调整，保证各自运行独立顺畅。

6.2 导板安装调整

安装进出靴导板，导板与设备通道底板连接牢固，导板坡度控制在15°-20°，表面平整无尖锐凸起，避免刮伤靴面。

七、调试与试运行

7.1 空载试运行

通电前再次检查所有接线、机械部件固定情况，关闭电源后手动盘动各刷辊，确认转动正常后，接通电源进行空载试运行。分别启动左右两个通道，试运行时间不少于30分钟，检查内容包括：电机运行电流是否稳定，不得超过额定电流；电机温升不得超过70℃；刷辊转动方向正确，无异常振动与异响；喷淋系统出水均匀，无堵塞；传感器触发灵敏，自动启停功能正常。空载试运行过程中，记录运行参数，发现问题立即停机调整。

7.2 带载试运行

空载试运行合格后，进行带载试运行，模拟人员正常洗靴流程，连续测试不少于20次，两个通道分别单独测试与同时并行测试，检查内容包括：双通道同时运行时，电机电流、电压是否正常，无电压不稳、过载跳闸现象；刷洗效果符合要求，靴底、靴面污泥能够被you效刷洗；喷淋水能够覆盖刷洗区域，污水全部排入收集槽，无外溅现象；设备整体无渗漏、无异常振动。

八、验收标准与成品保护

8.1 安装质量验收标准



验收项目	允许偏差/质量要求	检验方法
设备中心线位置偏差	≤3mm	钢直尺测量
设备水平度偏差	≤1/1000（纵向）、≤0.5/1000（横向）	水平仪测量
刷辊间隙偏差	≤2mm	塞尺测量
接地电阻	≤4Ω	接地电阻测试仪测量
管道压力试验	保压30min压力降≤0.02MPa，无渗漏	压力表检查
电机温升	≤70℃	温度计测量
空载运行噪音	≤75dB(A)	噪音仪测量

所有验收项目符合标准要求，试运行正常，刷洗效果满足使用需求，即为安装合格。

8.2 成品保护

安装验收合格后，对设备表面进行清洁清理，封堵设备进出通道，避免施工杂物进入设备内部；未交付使用的设备，定期进行通电试运行，避免电气元件受潮生锈；潮湿环境下安装的设备，做好防潮防护，延长设备使用寿命。

九、an全注意事项

·安装作业过程中，施工人员须佩戴an全帽、fang滑鞋等劳保用品，吊装作业时下方严禁站人，避免设备坠落伤人。

·电气接线作业须由持证电工操作，作业时断开上级电源，悬挂“禁止合闸”标识，严禁带电作业。

·安装现场存在有限空间作业的，须按照有限空间作业规范办理作业许可，落实通风、检测、监护措施。

· 试运行过程中，严禁将手、身体部位伸入设备刷洗区域，避免发生机械伤害事故。

本安装工艺围绕双通道洗靴机进场定位、固定安装、管路对接、电路调试、试运行验收全流程明确操作规范与质控要求，所有安装步骤均兼顾作业an全性与设备长期运行稳定性。施工团队需严格遵循本工艺要求落实细节，安装完成后按规范完成全流程检测验收，确保设备到位即可投入稳定使用，为作业场所人员鞋靴清洁xiao毒提供可靠支撑，保障现场卫生管控达标。
