全自动洗靴机结构与工作原理研究

---

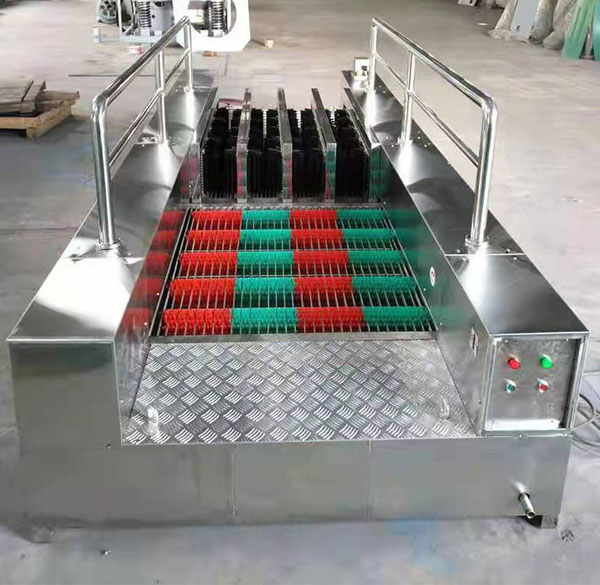

全自动洗靴机是一种集成机械、电气、液压（或气动）等技术的自动化设备，主要用于工矿企业、食品加工、医药卫生等领域，对作业人员的靴鞋进行清洁、xiao毒、烘干处理。其核心功能是替代人工清洗，提高清洗效率，确保清洁质量，同时降低劳动强度，防止交叉污染。

一、基本结构组成

全自动洗靴机通常由以下几个核心部分组成，各部分协同工作完成清洗流程：

1. 主体框架

主体框架是设备的支撑结构，一般采用不锈钢或铝合金材质，具有耐腐蚀、强度高的特点。框架内部划分出不同功能区域，如清洗区、xiao毒区、烘干区等，确保各环节有序进行。

2. 输送系统

输送系统负责将待清洗的靴鞋按顺序送入各处理单元，常见类型包括：

·链条式输送：通过链条带动靴鞋固定架移动，适用于较重靴鞋；

·皮带式输送：采用橡胶或PVC皮带，运行平稳，噪音低；

·滚轴式输送：通过滚轴转动实现靴鞋移动，适合小型设备。

3. 清洗系统

清洗系统是核心功能模块，主要包括：

·喷淋装置：由高压水泵、喷嘴和管路组成，通过喷射高压水流冲洗靴鞋表面的污垢；

·刷洗装置：配备旋转毛刷或固定式毛刷，针对靴底、靴面等部位进行机械摩擦清洗；

·洗涤剂供给装置：自动添加适量洗涤剂，增强清洗效果。

4. xiao毒系统

xiao毒系统用于杀灭靴鞋表面的xi菌和病毒，常见方式有：

·化学xiao毒：通过添加次氯酸钠、过氧化氢等xiao毒剂，与靴鞋充分接触实现xiao毒；

·紫外线xiao毒：利用紫外线灯照射，破坏微生物的DNA结构；

·臭氧xiao毒：通过臭氧发生器产生臭氧，渗透到靴鞋缝隙中进行xiao毒。

5. 烘干系统

烘干系统用于qu除靴鞋表面的水分，主要包括：

·加热装置：采用电加热管或红外加热板，提供热源；

·送风装置：通过风机将热空气吹向靴鞋，加速水分蒸发；

·温度控制系统：确保烘干温度在适宜范围（通常40-60℃），避免损坏靴鞋。

6. 电气控制系统

电气控制系统是设备的“大脑”，负责协调各部件工作，包括：

·PLC控制器：可编程逻辑控制器，实现自动化流程控制；

·传感器：如光电传感器、液位传感器、温度传感器等，实时监测设备状态；

·人机界面（HMI）：触摸屏或按键面板，用于参数设置和运行监控。

7. 废水处理系统

部分gao端设备配备废水处理模块，通过过滤、沉淀、中和等工艺处理清洗废水，达到排放标准。

二、工作原理

全自动洗靴机的工作流程通常包括以下步骤，各环节无缝衔接：

1. 上靴与定位

操作人员将待清洗的靴鞋放置在输送装置上，传感器检测到靴鞋后，输送系统启动，将靴鞋送入清洗区。部分设备配备靴鞋固定装置，确保清洗过程中靴鞋位置稳定。

2. 预冲洗

靴鞋进入预冲洗工位，高压喷嘴喷射清水，初步qu除表面浮尘和松散污垢。此环节可减少后续清洗的洗涤剂用量，提高清洗效率。

3. 主清洗

靴鞋进入主清洗区，刷洗装置启动，毛刷对靴底、靴面进行机械摩擦；同时，喷淋系统喷射含洗涤剂的混合液，通过化学作用和机械力共同qu除顽固污渍。部分设备采用旋转刷洗或多角度喷淋设计，确保清洗无死角。

4. 漂洗

主清洗完成后，靴鞋进入漂洗工位，高压清水冲洗残留的洗涤剂和污垢，确保靴鞋表面无化学残留。漂洗环节通常设置多次冲洗，以提高清洁度。

5. xiao毒处理

漂洗后的靴鞋进入xiao毒区，xiao毒系统启动。若采用化学xiao毒，xiao毒剂通过喷淋或浸泡方式与靴鞋接触；若采用紫外线或臭氧xiao毒，则通过相应装置释放xiao毒因子，作用一ding时间后完成xiao毒。

6. 烘干处理

xiao毒后的靴鞋进入烘干区，加热装置产生热风，送风系统将热风均匀吹向靴鞋表面及内部。温度控制系统实时监测烘干温度，避免过热损伤靴鞋。烘干时间根据靴鞋材质和湿度调整，一般为1-3分钟。

7. 下靴与检测

烘干完成后，输送系统将靴鞋送至出口，操作人员取下靴鞋。部分设备配备视觉检测系统，对清洗效果进行自动检测，不合格的靴鞋将被重新送入清洗流程。

三、关键技术特点

·自动化控制：通过PLC和传感器实现全流程自动化，减少人工干预；

·多工位协同：清洗、xiao毒、烘干等工位并行或串行工作，提高处理效率；

·节能设计：采用循环水系统、余热回收等技术，降低能耗；

·适应性强：可根据靴鞋类型（如高筒靴、低帮鞋）调整清洗参数；

·an全防护：配备急停按钮、过载保护、漏电保护等装置，确保操作an全。

四、应用场景

全自动洗靴机广泛应用于以下领域：

·工矿企业：如煤矿、金属矿山，qu除靴鞋表面的煤尘、矿渣；

·食品加工：如屠宰场、食品厂，防止交叉污染，符合卫生标准；

·医药行业：如制药厂、医院，确保靴鞋无菌；

·农业领域：如养殖场、种植基地，防止病虫害传播。

全自动洗靴机通过集成机械清洗、化学xiao毒、热风烘干等技术，实现了靴鞋清洁的自动化和标准化。其结构设计紧凑，工作流程gao效，不仅提高了清洗质量和效率，还降低了人工成本和劳动强度，在各行业的卫生an全管理中发挥着重要作用。随着技术的发展，未来洗靴机将朝着更智能、更节能、更huan保的方向发展。
