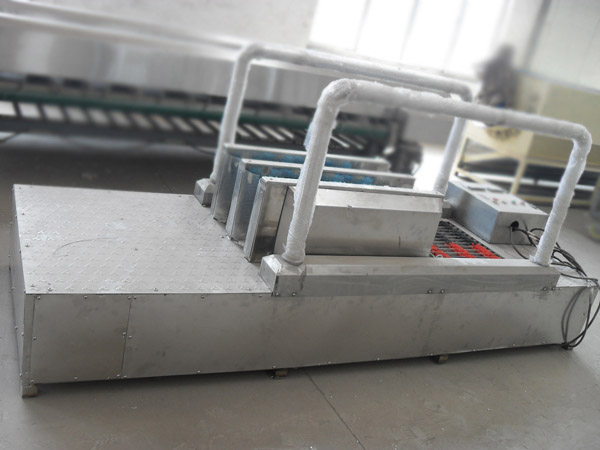

单通道洗靴机安装步骤说明书

---

本说明书详细介绍单通道洗靴机的安装流程、技术要求及an全注意事项。洗靴机作为控制污染物扩散的关键设备，广泛应用于食品加工、医药制造、电子洁净车间等对卫生条件要求严苛的场所。正确安装是确保设备稳定运行、延长使用寿命的基础，安装过程需严格遵循本规范执行。

1. 安装前准备

1.1 场地要求

· 地面：需水平、坚固的水泥地面，承重能力不低于设备重量的2倍（通常单通道洗靴机重量约150-300kg）。

· 空间：需预留设备周围至少50cm的维护空间，通道入口处宽度不小于设备宽度（一般为80-100cm）。

· 电源：需提供AC 220V/380V（根据设备型号）、50Hz的电源，且具备可靠接地。

· 水源：需提供DN15或DN20的自来水接口，水压0.2-0.6MPa，水温5-40℃。

· 排水：需设置排水口，管径不小于DN50，确保排水畅通。

1.2 工具准备

· 基础工具：扳手、螺丝刀（十字/一字）、钳子、水平仪、卷尺、记号笔。

· 专yong工具：电钻、膨胀螺栓（M10-M12，长度80-100mm）、橡胶锤、密封胶。

· 辅助材料：fang水胶带、生料带、清洁剂、抹布。

1.3 设备检查

· 开箱检查：确认设备主体、配件（如毛刷、水管、电源线、说明书）是否齐全，外观有无损坏。

· 功能测试：接通临时电源，测试电机、水泵、毛刷等部件是否正常运转。

2. 安装流程

2.1 定位与固定

· 根据场地规划，用卷尺和记号笔标记设备安装位置，确保设备中心线与通道方向一致。

· 将设备放置在标记位置，使用水平仪调整设备水平，误差不超过±1mm/m。

· 用电钻在地面钻孔（深度60-80mm），放入膨胀螺栓，用扳手紧固，确保设备稳固。

2.2 电源连接

· 关闭总电源，将设备电源线与现场电源接线盒连接，确保火线、零线、地线对应正确（通常设备上有标识）。

· 使用fang水胶带包裹接线处，防止进水。

· 接通电源，测试设备电源指示灯是否亮起。

2.3 水路连接

· 将进水管与设备进水口连接，缠绕生料带确保密封。

· 将排水管与设备排水口连接，确保排水坡度≥5°，避免积水。

· 打开水源，检查各连接处是否漏水，如有漏水需重新密封。

2.4 调试与试运行

· 启动设备，测试毛刷旋转方向是否正确（通常为顺时针），水泵供水是否均匀。

· 模拟人员通过，检查洗靴效果，调整毛刷高度（如需）以适应不同靴型。

· 运行30分钟，观察设备有无异常噪音、发热等情况，确保各项功能正常。

3. 注意事项

· 安装过程中需断电操作，避免触电风险。

· 设备固定须牢固，防止使用过程中移位。

· 水路连接后需进行压力测试，确保无泄漏。

· 试运行时需有专人监护，防止意外发生。

· 安装完成后需清理现场，保持环境整洁。

4. 维护与保养

· 每日使用后，关闭水源和电源，清理设备内的杂物和污水。

· 每周检查毛刷磨损情况，如有损坏及时更换。

· 每月检查电源接线、水路连接是否松动，电机、水泵是否正常。

· 每季度对设备进行全面清洁和润滑，确保各部件运转顺畅。

步骤	操作内容	注意事项
1	场地准备	地面水平、电源水源到位
2	设备固定	膨胀螺栓紧固，水平调整
3	电源连接	地线可靠接地，fang水处理
4	水路连接	生料带密封，排水畅通
5	试运行	检查功能，调整参数

感谢您选择本公司单通道洗靴机产品。在完成所有安装步骤后，请务必再次检查各连接部位是否牢固，确保设备处于an全可用状态。设备正式投入使用前，建议进行一次空载试运行，确认各功能模块运转正常。后续使用过程中，请严格遵循《用户操作手册》进行日常维护与保养，定期清洁过滤系统、检查电气线路，以保障设备长期稳定运行。
