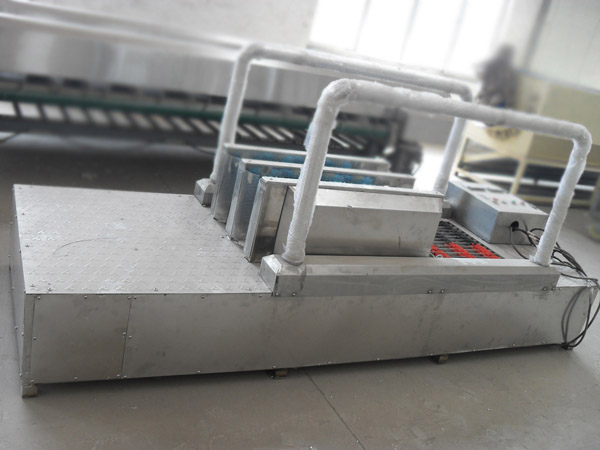

单通道洗靴机机械刷洗系统的三维立体式刷组布局与协同清洁机制解析

---

多维度清洁技术中的机械刷洗系统是单通道洗靴机的核心模块，通过结构化毛刷布局与动态运动协同，实现对靴子各部位的深度清洁。其设计细节涵盖毛刷类型、运动方式、动力传递及清洁逻辑，以下从四个维度展开描述：

一、毛刷类型与功能分区

机械刷洗系统根据靴子不同部位的清洁需求，采用分区化毛刷设计，每种毛刷针对特定污渍类型与接触面优化：

底部螺旋毛刷（主清洁单元）

结构：

材质：高密度尼龙（nai磨性佳）或钢丝（针对ji端顽固污渍）。

形状：螺旋状排列，螺距5-10mm，直径30-50mm，形成连续刮擦面。

密度：每米长度布置8-12组毛刷，确保无清洁有

死角。

功能：

贴合靴底纹路（如fang滑槽、花纹），通过旋转摩擦剥离煤泥、碎石、金属颗粒等。

螺旋结构产生“推挤效应”，将污垢向两侧排出，避免堆积。

侧面包裹毛刷（辅助清洁单元）

结构：

材质：软质尼龙或硅胶（避免刮伤靴面），刷毛长度15-25mm。

形状：弧形排列，覆盖靴面两侧及靴筒下部，形成“半包围”结构。

角度：与垂直方向倾斜15°-30°，增强贴合度。

功能：

Qing除靴面附着的粉尘、油污及细小颗粒。

通过柔性刷毛适应不同靴型（如高帮、低帮），避免刚性接触损伤材质。

缝隙清洁毛刷（精细清洁单元）

结构：

材质：cao细钢丝或硬质塑料，刷毛直径0.5-1mm。

形状：细长型，可伸缩或固定角度设计，长度200-400mm。

布局：隐藏于设备两侧或顶部，通过气动/电动驱动伸出。

功能：

深入靴帮褶皱、靴筒内侧、鞋带孔等隐蔽部位，qing除积尘与霉斑。

配合高压喷淋，形成“刷洗+冲刷”双重清洁效果。

二、运动方式与协同机制

机械刷洗系统通过多轴联动运动实现立体清洁，各毛刷单元的运动逻辑如下：

底部毛刷：旋转刮擦

运动方向：水平旋转（顺时针或逆时针），转速50-150rpm。

清洁逻辑：

高速旋转产生离心力，使污垢脱离靴底。

螺旋结构持续更新接触面，避免局部磨损。

侧面毛刷：旋转+摆动

运动方向：

主运动：水平旋转（与底部毛刷同向），转速80-120rpm。

辅助运动：通过偏心轮或气缸驱动，实现10°-20°摆动。

清洁逻辑：

旋转覆盖靴面主要区域，摆动增强边缘清洁能力。

模拟人工擦拭动作，提升污渍剥离效率。

缝隙毛刷：伸缩+旋转

运动方向：

伸缩运动：气动/电动推杆驱动，行程50-100mm。

旋转yun动：独立电机驱动，转速30-60rpm。

清洁逻辑：

伸缩动作使毛刷深入缝隙，旋转增强摩擦力。

动态调整位置，适配不同靴型尺寸。

三、动力传递与控制

机械刷洗系统的动力传递通过分级减速与同步控制实现，确保各毛刷单元协调运行：

主电机驱动

类型：三相异步电机（防爆型），功率1.5-3kW。

位置：安装于设备底部，通过联轴器连接减速机。

控制：变频器调节转速，适应不同污渍程度（如重污模式/轻污模式）。

减速机分配

类型：齿轮减速机或涡轮蜗杆减速机，减速比10:1-30:1。

功能：将电机高速旋转转化为毛刷所需低速高扭矩（输出转速50-150rpm）。

布局：

底部毛刷：直接连接减速机输出轴。

侧面毛刷：通过链条或同步带传递动力。

缝隙毛刷：独立电机驱动，避免干涉。

同步控制逻辑

PLC编程：设定各毛刷启动顺序（底部→侧面→缝隙）与运行时间。

传感器反馈：通过编码器监测毛刷转速，超限时自动调整或停机。

故障保护：若某一毛刷卡滞，系统自动切断其动力，避免连锁损坏。

四、清洁效果优化设计

为提升机械刷洗系统的实际清洁效率，设备采用以下优化措施：

毛刷自清洁功能

反吹装置：在毛刷旋转间隙，通过高压气流（0.2-0.5MPa）吹扫刷毛间残留污垢。

喷淋辅助：在毛刷上方设置喷嘴，清洗过程中持续冲刷刷毛，防止污垢二次附着。

磨损补偿机制

毛刷高度调节：通过电动推杆或弹簧装置，自动调整毛刷与靴底间距（补偿磨损量）。

更换提醒：内置计数器记录毛刷使用次数，达到阈值后提示更换。

材质耐久性设计

Kang腐蚀处理：毛刷金属部件采用镀锌或不锈钢材质，尼龙刷毛添加抗UV剂。

防缠绕结构：毛刷根部设计为锥形，减少鞋带或杂物缠绕风险。

五、应用场景适配性

机械刷洗系统通过模块化设计，可适配不同工业场景需求：

煤矿场景：

底部毛刷采用钢丝材质，增强对煤泥、岩粉的剥离能力。

增加缝隙毛刷数量，应对靴筒内侧积尘问题。

化工厂场景：

侧面毛刷使用耐化学腐蚀的硅胶材质，避免油污侵蚀。

降低毛刷转速，防止静电产生火花。

建筑工地场景：

底部毛刷加密布置，应对水泥浆等高粘度污渍。

增加毛刷自清洁频率，防止混凝土硬化堵塞刷毛。

综上所述，单通道洗靴机的机械刷洗系统通过多组不同功能刷组的协同运作，从靴底、靴面到靴筒内侧形成了quan方位无死角的物理清洁网络。其采用的nai磨尼龙刷毛与弹性支撑结构设计，既保证了对顽固污渍的you效qu除，又能自适应不同靴型尺寸实现柔性贴合，配合jing准的转速控制与压力调节机制，在实现gao效清洁的同时zui大限度降低对靴具材质的损伤，为后续xiao毒烘干环节奠定了坚实的预处理基础，充分体现了机械清洁模块在多维度清洁技术中的核心执行价值。
