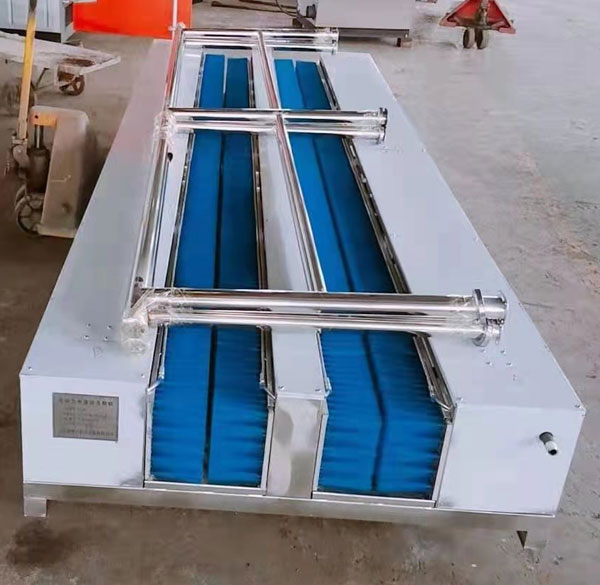

洗靴机核心结构详解：自动化靴部清洁背后的系统构成

---

    洗靴机依靠机架主体、刷洗总成、传动单元、水路喷淋系统与感应电控系统协同工作，实现胶靴自动化清洗消毒。各核心部件的材质、结构形式与装配方案，直接影响清洗效果、使用寿命与合规性要求。

一、机架主体总成（承载 + 卫生基础）

机架箱体、行走格栅、扶手、底座；食品款多用304 不锈钢（厚 1.5–2mm），焊缝抛光、圆角无死角；矿用承重框架热浸锌，涉水件 304/316L

水箱 / 集污槽：带排水坡度，设置大口径排污口；循环款内置沉渣仓、可拆卸滤网，拦截泥沙残渣

格栅踏板：防滑、镂空漏水，方便污水下排

二、刷洗总成（核心清洗执行件）

1. 底刷辊（横刷）：刷洗鞋底纹路，是标配；重污款多组排布

2. 侧立刷辊：左右竖向刷，刷靴帮、靴面；长筒胶靴必备加高立刷

3. 刷丝：食品级耐磨尼龙；矿用硬尼龙；优先快拆卡扣结构，免工具拆装更换

4. 无动力款：无电机，依靠人行走摩擦力带动刷辊旋转

三、传动动力总成（电动款才有）

驱动电机 + 摆线针轮减速机，独立驱动各组刷辊

食品车间：IP65 防水电机；矿用：MA 防爆电机 + 防爆电控

传动轴、防水轴承座、密封件，防止污水侵入轴承

四、水路喷淋 + 消毒系统

1. 喷淋管路 + 扇形高压喷嘴：分别喷淋鞋底、靴帮、靴筒

2. 电磁阀、进水浮球阀、调压阀

3. 消毒模块（选配，食品厂常用）：计量加药泵、药箱，自动配比消毒液；高配带消毒液浓度监测

4. 水循环组件：循环水泵、多级过滤箱（直排款无这套）

五、电控感应系统

红外人体感应传感器（对射 / 漫反射）：人来启动，人走延时停机

PLC 控制箱、继电器、漏电保护、急停按钮

扩展：计时可调、清洗计数、门禁 / 闸机联动、数据记录导出

六、选配功能模块（不属于基础核心）

烘靴 / 风干单元

洗手、手消毒一体化模块

闸机门禁联锁（不完成清洗不开门）

自清洗程序模块

洗靴机的核心结构围绕“刷洗—喷淋—传动—控制—防护”这一主线展开，各子系统既各司其职又紧密配合：刷辊系统完成物理剥离，供水喷淋系统提供清洁介质，动力传动装置保障运行节奏，感应控制系统实现自动化启停，机架与外壳则承担结构支撑与防水防护。正是这些结构的协同运作，使洗靴机能够在人员通行的短暂时间内高效完成靴底与靴面的清洁，同时兼顾节水、节能与卫生合规要求。随着食品、医药、煤矿等行业对入口卫生与生产安全标准的持续提升，洗靴机核心结构的设计也将朝着更模块化、更易维护、更高防护等级的方向演进，为不同场景下的靴部清洁需求提供可靠支撑。
