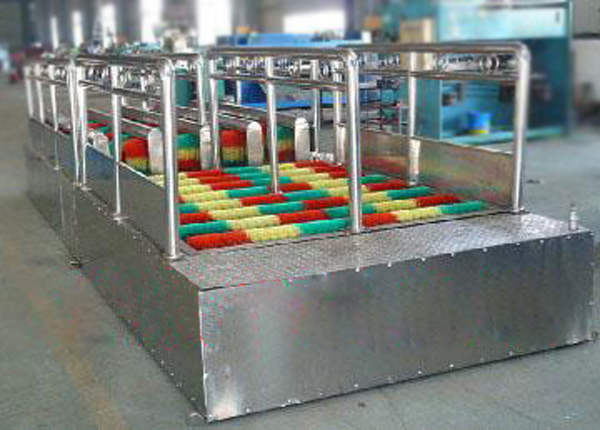

双通道洗靴机的水路喷淋排污系统是如何工作的？

---

双通道洗靴机的水路喷淋排污系统是保障作业靴清洁效果、维持设备内部整洁的核心功能模块，系统由供水单元、喷淋单元、过滤单元、排污单元四个独立子模块协同组成，可匹配洗靴机双靴同步清洁的作业需求，实现喷淋清洁、污水收集、杂物过滤、自动排污的全流程自动化运行，无需人工手动清理污水与杂质，适配养殖场、矿场、食品加工厂等对靴鞋清洁度要求较高的作业场景。

双通道洗靴机水路喷淋排污系统工作原理

整套系统分为进水供水单元、喷淋执行单元、集污过滤单元、排污排出单元；双通道是两路喷淋支路，共用进水总路、共用污水集水槽，两个通道喷淋可同时工作，也可单独触发；分为供水喷淋（清水侧）和集污排污（污水侧）两大部分。

 一、供水‑喷淋流程（清水路）

进水来源：井下静压水 / 加压水泵供水，工作水压要求 0.3‑0.4MPa

1. 总进水 → 进水球阀（总开关）→ Y 型过滤器

 Y 型过滤器拦截煤渣、颗粒杂质，保护后面喷嘴不堵，是di一道防护。

2. 水经过过滤器后分为两路，分别对应1 通道、2 通道，每一路配置隔爆电磁阀。

 电磁阀受 PLC 控制：传感器检测到人走进通道，对应通道电磁阀打开；人员离开yan时结束，电磁阀关闭断水。双通道电磁阀相互独立，一个通道触发，只打开对应一路水路。

3. 电磁阀出水通往通道内部喷淋管路，管路布置多组扇形喷嘴：

   - 底部喷嘴：向上冲刷靴底；

   - 两侧喷嘴：斜向冲刷靴帮、靴筒；

   高压水喷射，配合刷辊刷洗，冲掉靴上煤泥。

 水压过低现象：喷水无力、清洗不干净；水压过高：管路接头容易渗水、喷嘴冲坏。

 二、集污‑过滤‑排污流程（污水路）

人员清洗产生的煤泥水，向下穿过行走格栅踏板，落入设备底部整体污水集水槽（双通道共用）。

1. 污水shou先经过水槽内可拆卸滤网筐，大块煤渣、布条杂物被拦截留在滤网内；煤泥水透过滤网流入水槽沉淀腔。

 滤网须每班清理，一旦堆满杂物，污水无法下泄，会造成槽内积水漫流。

2. 污水在集水槽简单沉淀，粗煤泥沉积槽底；污水到达排污口。

洗靴机排污分两种结构：

 ①直排式（靠重力排水）

集水槽排污口直接外接井下排水管路，污水依靠重力自流排出；

 适用：设备下方有排水地沟、标高有落差。缺点：煤泥容易沉淀堵塞排污管道。

 ②污水泵强排式（带排污泵）

集水槽内置液位传感器 + 隔爆排污泵；

- 污水积攒到设定高液位，排污泵自动启动抽走污水；

- 液位降到低位，泵自动停止；

 适用：现场无排水落差，不能重力直排。风险：煤泥容易埋住泵叶轮，造成泵卡死。

3. 沉淀在槽底的煤泥，不能wan全依靠排污带走，需要人工定期掏槽清理。

 三、完整工作时序

1. 人员进入 1 号通道：1 号通道传感器收到信号 → PLC 打开 1 号电磁阀，1 号通道喷嘴喷水；2 号通道保持关闭。

2. 另一人同时进入 2 号通道：2 号电磁阀同步打开，双通道同时喷淋。

3. 人员离开通道，yan时时间到 → 对应通道电磁阀断电关闭，停止喷水。

4. 清洗污水持续落入底部集水槽，滤网拦截杂物，污水直排 / 污水泵自动排出。

 四、系统关键部件作用与故障点

1. Y 型进水过滤器：防止颗粒堵喷嘴；故障：滤网堵塞，出水变小。

2. 双通道独立电磁阀：实现单通道分别供水；故障：电磁阀卡滞，漏水、不出水。

3. 扇形喷嘴：雾化喷射清洗；故障：煤泥堵塞，喷水偏斜、无出水。

4. 可拆卸滤网筐：拦截大块杂物；故障：杂物堆满，污水漫槽。

5. 集水槽：收集全部污水；故障：底部沉积大量煤泥，减小you效容积。

6. 排污泵 / 直排管路：排出污水；故障：煤泥堵塞管路、叶轮卡死，积水。

 五、常见问题

1. 一个通道喷水小，另一个正常：该通道电磁阀半卡滞，或者该支路喷嘴堵塞。

2. 两个通道喷水都弱：总进水压力不足、总路 Y 型过滤器堵塞。

3. 设备槽内积水严重：滤网未清理、排污管路堵塞、排污泵叶轮被煤泥卡死。

4. 停机后还一直滴水：电磁阀阀芯夹入煤渣，关闭不严。

 六、维护要点

1. 每班清理集水槽滤网；每周拆洗 Y 型过滤器；疏通堵塞喷嘴。

2. 直排机型定期疏通排污管道；污水泵机型定期清理泵叶轮煤泥。

3. 长期停机，打开放水堵头，排空整套管路积水，防止低温冻裂。

整套双通道洗靴机的水路喷淋排污系统，zui终通过“分级喷淋靶向清洁、循环过滤梯度净水、定向排污闭环处置”的全流程协同，既实现了对矿靴靴底、靴筒深处顽固煤泥与污渍的无死角冲刷剥离，又zui大程度压缩了水资源的无效消耗，避免了传统洗靴模式下污水横流、清洁残留反复交叉污染的痛点。这套系统让双通道并行的洗靴流程互不干涉且效能叠加，在工矿企业高负荷连续运行的场景下，既能持续稳定输出达标的洁净靴具，也通过固液分离后的沉渣集中清运、达标尾水合规排放的处置路径，兼顾了生产效率提升与huan保合规的双重要求，成为井下作业人员入场卫生防护线上不可替代的关键支撑环节。
