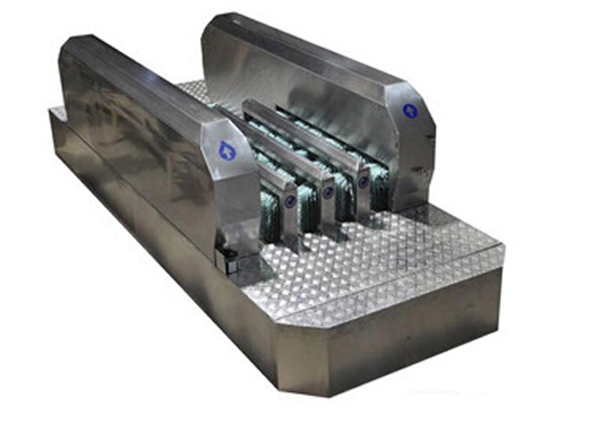

矿用洗靴机的水路喷淋排污系统是如何工作的？

---

在煤矿井下作业场景中，作业人员靴底、靴面极易粘附煤泥、煤粉与矸石碎屑，若携带污染物进入人员通道、硐室或提升设备，不仅会造成作业环境积污滑塌，还可能磨损设备、加速巷道污染淤积，因此矿用洗靴机成为井口入井升井流程的bi备清洁设备。而水路喷淋排污系统作为矿用洗靴机实现gao效清洁、持续作业的核心功能模块，承担着供给清洁冲洗用水、完成靴体污渍冲刷、及时排出混污废水三大核心作用，其运行逻辑直接决定了洗靴的清洁效果与设备的连续作业能力，从清洁供水到污废水排放的整套流程，适配了煤矿作业高污染、多杂质、需连续运行的场景特点。

矿用洗靴机水路喷淋‑排污系统工作原理

整套系统分为供水调压、喷淋执行、集污过滤、污水排放四大部分，受 PLC + 红外传感器联动控制，分为普通直排型（绝大多数煤矿）、水循环过滤型（节水选配）两种模式。水压稳定控制在0.3‑0.5MPa。

一、系统组成部件

供水侧：进水球阀、调压阀、进水过滤器、防爆电磁阀、耐压 PPR 管路；

喷淋侧：多路喷淋水管、多角度防堵喷头（靴底、靴面、靴筒分区布置）；

排污侧：行走格栅板、集污水槽（带 5° 倾斜排水坡度）、可拆卸粗滤滤网、排污口、排污球阀；

选配：增压水泵、水循环水箱、精细过滤组件。

二、完整工作流程（直排式，现场zui常用）

待机状态

电磁阀处于断电关闭，水路切断，不喷水。水槽污水全部排空，不会积水浸泡刷辊、轴承。

触发喷淋（人员踏入通道）

红外对射传感器检测人员，信号传给 PLC；PLC 输出信号给电磁阀通电打开，管网压力清水经过调压阀稳压后输送至各喷淋管路。

喷头从底部、两侧斜向喷出高压水，冲刷靴底纹路、靴面、靴筒下半部；水流配合旋转刷辊，剥离煤泥。

无动力洗靴机：只有喷淋水路，没有刷辊电机，仅电磁阀控制喷水。

集污过滤

煤泥、污水顺着格栅板缝隙向下流入底部倾斜集污水槽；大块煤矸、橡胶碎屑被可拆卸滤网拦截，防止直接堵死排水管；污水依靠设备 5° 排水倾角，靠自重向排污口汇集，不需要排污泵。

停止喷淋

人员离开红外感应区域，PLCyan时几秒（可设置 1‑60s），电磁阀断电关闭，喷淋停止，避免水资源浪费。

连续排污

清洗产生的污水一边清洗一边排放，直接排入矿井排水沟；设备停机后，打开排污球阀，放空水槽内部残留积水，防止槽内淤泥沉积、冬季冻管。

三、水循环过滤型（选配，缺水矿井）

喷淋后的污水先经过粗滤网，再进入循环水箱，经过多级过滤，沉淀煤泥；

增压泵把过滤后的水再次输送到喷淋管路循环使用；

设置溢流口，高浓度污水自动溢流外排；需要定期清理水箱沉淀煤泥。

四、关键部件工作逻辑

调压阀：稳定水压，水压过高冲坏电磁阀、管路；水压过低清洗不干净。

电磁阀：电控水路开关。通电开，断电关；阀自带小滤网，防止水中砂石卡滞阀芯，是高频故障件。

可拆卸滤网：拦截大块煤矸，每班须清理；一旦堵塞，水槽积水外溢。

5° 集水槽坡度：依靠重力排污，没有坡度极易造成槽内积水，腐蚀轴承、机架。

五、常见故障点（喷淋排污系统）

喷头堵塞：煤泥堵住喷孔，出水分散无力；处理：拆洗喷头。

电磁阀卡滞：煤屑卡住阀芯，关不严一直滴水，或者打不开不出水。

滤网堵塞不及时清理：水槽积水、污水溢出井口地面。

基础找平错误，水槽没有排水坡度：污水排不干净，长期泡刷辊轴承。

⚠️检修水路，须先关闭进水总阀，设备断电。

综上，矿用洗靴机水路喷淋排污系统通过“高压喷淋清洁收集-分级过滤除渣-密封排污防堵-净水循环复用”的连贯流程，将靴底煤泥清理、污染物输送排放和水资源循环利用有机整合，既满足了煤矿井下狭小作业空间的huan保清洁要求，又通过智能化管控降低了人工清污维护频率与水资源消耗。这套系统的稳定运行，不仅从源头上减少了煤泥带入巷道造成的污染与an全隐患，更为煤矿井口人员清洁环节的无人化、自动化改造提供了可靠的技术支撑，成为煤矿井下清洁生产与an全管控体系中不可或缺的配套环节。
