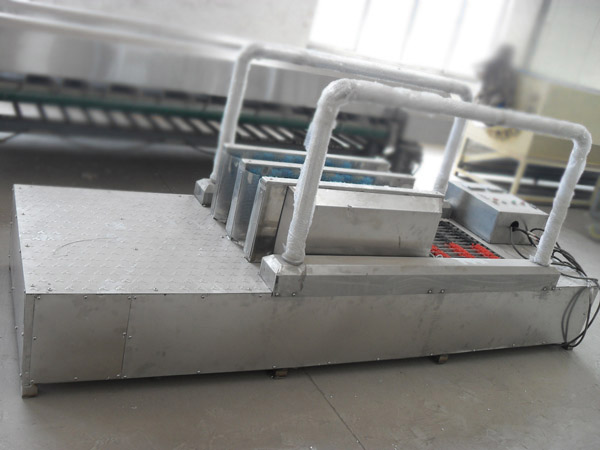

单通道洗靴机安装调试快速入门

---

本安装调试方法适用于标准规格单通道洗靴机的现场安装、功能调试与验收作业，涵盖食品加工、畜牧养殖、工矿作业等场所使用的固定式单通道洗靴设备，te殊定制机型的安装调试须额外参照设备原厂配套的补充说明文件执行。

单通道洗靴机安装调试方法

一、适用范围

本方法适用于常规单通道洗靴机的现场安装与调试作业，te殊定制款设备需结合产品配套技术文件执行。

二、安装前准备

（一）场地要求

1. 安装区域需硬化平整，地面承载力不得低于[待补充]kN/m²，预留安装尺寸不小于：长[待补充]mm×宽[待补充]mm×高[待补充]mm。

2. 安装位置需预留进水接口、排水接口以及380V/220V电源接口，电源接口接地电阻不得大于4Ω。

（二）工具与人员要求

1. 准备安装工具：扳手、螺丝刀、水平仪、密封胶带、接线钳等常用工具。

2. 安装作业须由具备电气安装资质的专业人员操作，作业时须穿戴绝缘防护用具。

（三）设备检查

开箱后对照装箱单清点设备组件，检查主机框架、毛刷辊、喷淋系统、电机、电控箱等部件是否完好，若存在变形、破损、零件缺失等情况，须停止安装并联系供应商处理。

三、安装步骤

步骤 1：主机就位与调平

将单通道洗靴机主机整体吊装至预留安装位置，调整主机放置位置，使主机边缘与场地基准线对齐；使用水平仪测量主机框架的水平度，通过调整底座垫铁校正水平，偏差不得超过2mm/m。

步骤 2：水路系统连接

1. 将进水管道与设备进水接口对接，接口处缠绕密封胶带，拧紧后检查无渗漏；进水压力应控制在0.2MPa-0.4MPa之间。

2. 连接设备排水接口与场地排水地沟，排水管道坡度不得小于3°，保证排水顺畅无淤积。

步骤 3：电气系统接线

1. 断开总电源开关，按照设备电气接线图，将供电电缆接入设备电控箱接线端子，确认火线、零线、地线连接正确，接地端子连接牢固可靠。

2. 检查电控箱内各接线端子是否松动，绝缘防护是否到位，确认无误后封闭电控箱。

步骤 4：部件安装固定

依次安装固定两侧毛刷辊、喷淋喷头、挡水板等配套部件，确认所有紧固件拧紧，毛刷辊转动灵活无卡滞。

四、调试步骤

步骤 1：空载调试

1. 关闭进水阀门，接通设备总电源，启动设备控制开关，检查电机转向是否与设备标识一致，运行过程中有无异响、异常振动。

2. 测试各控制按钮、感应开关的功能，确认启停、自动感应控制动作正常。

步骤 2：带水调试

1. 打开进水阀门，检查各喷淋喷头出水是否均匀，管路接口有无渗漏，排水是否顺畅。

2. 启动设备运行5-10分钟，检查毛刷辊转动稳定性，电机运行电流、温度是否在额定范围内，确认无异常发热、异味等情况。

步骤 3：功能调试

模拟人员洗靴作业，测试感应灵敏度、清洗效果：感应触发延迟不得大于1miao，靴底、靴侧残留污渍应能清洗干净，无清洗盲区。

五、安装调试验收标准

1.主机水平度偏差≤2mm/m，各紧固件连接牢固无松动；

2.水路系统无渗漏，排水顺畅，喷淋出水均匀，水压符合要求；

3.电气接线正确，接地可靠，绝缘电阻不低于0.5MΩ；

4.设备空载运行无异常异响、振动，电机运行电流不超过额定值；

5.感应控制、启停功能正常，洗靴效果满足设计要求。

六、an全注意事项

警告：接线作业前须断开总电源，严禁带电操作，防止发生触电事故。

提示：调试运行过程中，严禁将手、工具伸入毛刷运行区域，防止发生机械伤害。

安装调试完成后，须在设备周边设置醒目用电an全警示标识，方可交付使用。

安装调试完成后，须清理设备安装现场的杂物、剩余管材线材及包装废料，做好现场清洁整理。调试运行产生的记录、参数数据须完整归档留存，以备后续设备维保、检修查阅。设备正式交付使用前，须对操作及维保人员完成an全操作、日常检查维护的技术交底，明确运行管控要求。若安装调试过程中发现设备结构损伤、部件缺失或参数不达标等问题，须立即停止作业，留存问题影像及记录后联系设备供应商处理，不得擅自带病投入运行。
