洗靴机的驱动传动系统有哪些类型？

---

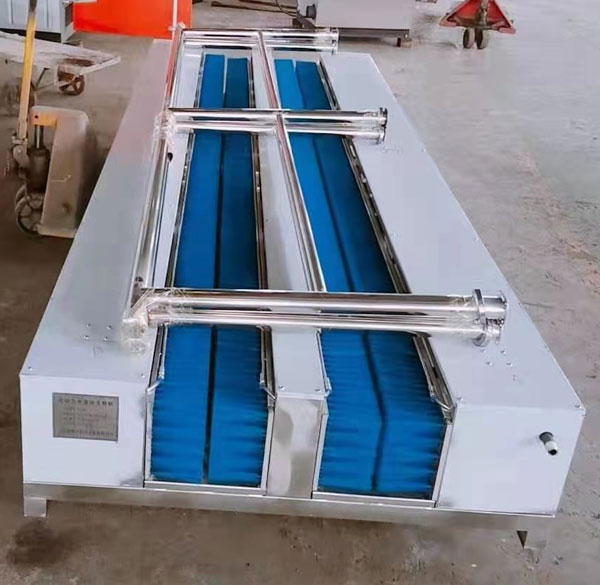

洗靴机主要应用于食品加工厂、养殖场、矿山等需要清洁作业人员工作靴的场景，其驱动传动系统是决定设备运行稳定性、清洁效率和使用寿命的核心部件，根据设备结构、清洁需求和功率要求的不同，主要分为以下几大类：

一、电机直接驱动系统

1. 工作原理

电机直接驱动是将动力输出轴直接和洗靴机的清洁滚刷、输送靴体的滚轮等执行部件连接，省略中间传动环节，电机转动直接带动执行部件运行的传动方式，多用于小型、低功率的台式或壁挂式手动洗靴机。

2. 特点优势

结构简单，没有额外传动部件，设备整体体积小，安装维护方便，故障率低，能量传递损耗几乎为零，传动效率接近bai分百，制造成本较低，适合小型、低使用频率的洗靴场景。

3. 适用场景

小型食品作坊、个体养殖场等日均使用次数较少、对清洁效率要求不高的场景。

二、带传动系统

1. V带传动

V带传动是洗靴机中应用zui广泛的带传动类型，依靠V带和带轮侧面的摩擦力传递动力，通常由主动带轮（连接电机输出轴）、从动带轮（连接滚刷或传动轴）、V型传动带和张紧机构组成。

特点：传动平稳，能够缓冲吸振，降低洗靴机运行过程中的噪音，过载时V带会在带轮上打滑，能够保护电机等核心部件，中心距调整范围大，适合电机和执行部件距离较远的布局，维护更换方便，成本较低；缺点是传动比不准确，存在一ding的打滑损耗，V带属于易损件，需要定期更换，传动效率一般在85%-95%之间。

2. 同步带传动

同步带传动依靠带齿和带轮齿的啮合传递动力，属于啮合型带传动。

特点：传动比准确，不会出现打滑丢转的问题，传动效率较高，可达98%左右，张紧力要求比V带低，轴和轴承承受的载荷更小，运行噪音更低；缺点是对制造安装精度要求较高，成本高于V带传动，同步带齿磨损后维修更换成本较高，多用于自动化程度较高、需要jing准控制滚刷转速的全自动洗靴机。

三、齿轮传动系统

1. 平行轴齿轮传动

平行轴圆柱齿轮传动多用于洗靴机内部多个滚刷之间的动力传递，当电机带动主滚刷转动后，通过主滚刷轴端的齿轮和副滚刷轴端的齿轮啮合，同时带动多个滚刷同步转动，不需要额外为每个滚刷配置动力。

特点：传动比稳定，动力传递可靠，传动效率高，使用寿命长，结构紧凑，能够承受较大的负载；缺点是制造安装精度要求高，成本较高，运行对润滑要求高，在潮湿多水的洗靴环境下需要做好齿轮的密封防锈处理。

2. 锥齿轮传动

锥齿轮传动用于相交轴之间的动力传递，当需要改变动力传递方向时使用，部分立式结构的洗靴机会采用锥齿轮调整动力输出方向，带动水平放置的滚刷转动。

特点：能够实现90度方向的动力转换，结构紧凑，传动稳定；缺点是加工难度大，成本高，对安装精度要求高。

四、链传动系统

1. 工作原理

链传动依靠链条和链轮的啮合传递动力，在洗靴机中多用于输送靴体的履带式结构、多滚刷长距离洗靴的动力传递，通常由主动链轮、从动链轮和传动链条组成，分为套筒滚子链和齿形链两种常见类型。

2. 特点优势

传动比准确，动力传递效率高，平均效率可达95%以上，能够在高温、潮湿、多污垢的恶劣环境下稳定工作，中心距适用范围大，对于长距离的动力传递，成本比齿轮传动更低，承载能力强，能够适应大功率全自动洗靴机的负载需求。缺点是运行过程中容易产生振动和噪音，链条容易磨损伸长，需要定期张紧和润滑，维护频率高于带传动。

五、蜗轮蜗杆传动系统

1. 工作原理

蜗轮蜗杆传动由蜗杆和蜗轮组成，用于空间垂直交错轴之间的动力传递，能够获得较大的传动比，在需要降低转速、增大扭矩的洗靴机中使用。

2. 特点优势

传动比大，结构紧凑，运行平稳，噪音很小，具有反向自锁的特性，能够防止设备停机后滚刷受外力反转，提升运行an全性；缺点是传动效率较低，一般在70%-90%之间，蜗轮磨损较快，对润滑和密封要求高，制造成本较高。

六、液压传动系统

1. 工作原理

液压传动以液压油为工作介质，通过液压泵将电机的机械能转化为液压油的压力能，再通过液压缸或者液压马达将压力能转化为机械能，带动洗靴机的滚刷和输送机构运行，部分大负载全自动通道式洗靴机会采用液压传动。

2. 特点优势

体积小重量轻，能够输出较大的动力，运行平稳，能够无级调速，调速范围大，过载保护性能好，容易实现自动化控制，可以配合传感器实现洗靴过程的自动启停；缺点是成本较高，对密封性能要求高，容易出现漏油问题，维护技术要求高，在低温环境下液压油粘度变化会影响传动性能，不适合温差较大的户外场景。

七、气压传动系统

1. 工作原理

气压传动以压缩空气为工作介质，通过气动马达带动执行部件运转，多用于小型防爆型洗靴机，在存在易燃易爆粉尘的煤矿等场景使用。

2. 特点优势

气动传动不需要电机，本质an全，不会产生电火花，适合易燃易爆作业环境，空气介质不会污染环境，结构简单，维护方便；缺点是输出动力较小，运行噪音大，传动速度稳定性差，需要配套压缩空气气源，使用场景受限。

综上所述，不同类型的洗靴机驱动传动系统各有优劣，适用场景也存在差异：皮带传动成本低、缓冲减震性好，适合中小型常规洗靴设备；链传动传动比稳定、承载能力强，可满足重负荷作业需求；齿轮传动精度高、结构紧凑，适用于自动化集成度高的gao端机型；液压传动则凭借无级调速、过载保护的优势，适配te殊工况下的定制化洗靴需求。实际选型中需结合洗靴机的应用场景、负载要求、成本预算与维护需求综合判断，随着洗靴设备向智能化、高可靠性方向发展，驱动传动系统也将朝着gao效节能、低维护、集成化的方向不断优化升级。
