如何对全自动洗靴机进行调试？

---

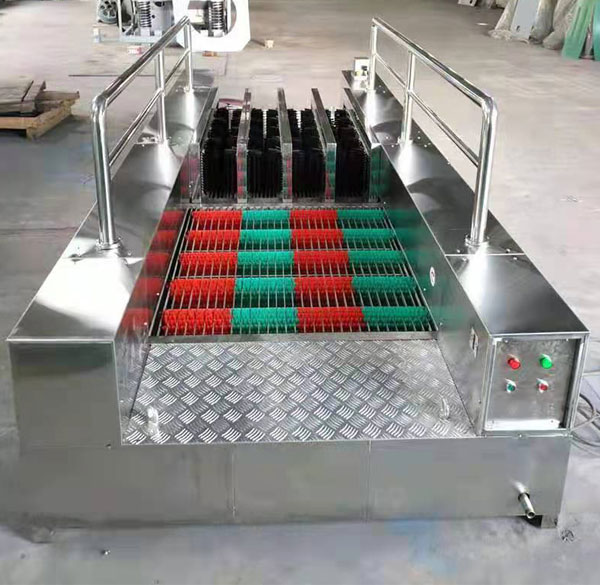

全自动洗靴机安装就位并完成管线连接后，正式投入使用前须按照标准化流程完成全环节调试工作，这一步骤是保障设备长期稳定运行、避免故障隐患、保障洗靴清洁效果达标的核心前提。在食品加工车间、医药生产厂房、煤矿井下作业面、养殖屠宰场等对作业人员靴具清洁有强制要求的生产场景中，全自动洗靴机的调试质量直接决定了靴具清洁达标率、设备使用寿命以及生产现场的卫生合规水平。本次调试工作以设备出厂技术参数为基础，结合现场安装条件与实际使用需求，从前期准备、电气系统检查、水路系统检查、机械结构验证到功能试运行、参数校准，逐步完成全流程验证，确保设备各项功能符合设计要求，满足现场作业的使用标准。

全自动洗靴机调试步骤

调试前准备

调试工作开展前，须完成全方面的an全与设备检查，避免调试过程中出现an全事故或设备损坏：

1.基础检查

o确认设备已经完成固定安装，地脚螺栓全部拧紧，设备放置水平无倾斜晃动；检查设备的供水、排水管路连接是否牢固密封，无渗漏情况；确认供电线路连接符合设备额定电压要求，接地保护装置安装合格，绝缘测试达标。

o检查设备各运动部件（毛刷辊、传送机构、喷水装置、挤水辊）是否安装到位，无卡阻、松脱情况，手动盘动转动部件，确认转动顺畅无异常卡顿异响。

o清理设备内部及周边的安装残留杂物，比如包装袋、焊接渣、多余螺丝等，避免杂物进入设备造成部件卡损。

2.an全确认

o断开设备总电源，挂好“设备调试，禁止合闸”的an全警示标识，调试人员佩戴好对应的劳保防护用品，比如fang滑靴、绝缘手套。

o准备好调试需要的工具：活动扳手、螺丝刀、万用表、喷壶、测试用干净工作靴、量杯。

电气系统调试

电气系统是全自动洗靴机的控制核心，需要先完成单独调试，确认逻辑和功能正常：

1.通电前检测

使用万用表检测电源输入电压，确认电压波动范围在设备额定电压的±5%以内；检测设备各电气部件的绝缘电阻，要求绝缘电阻不低于0.5MΩ，避免漏电风险；检查各个控制按钮、急停开关的接线是否牢固，急停开关能否正常回弹锁定。

2.空载通电测试

移除设备内部所有异物，合上总电源闸刀，给设备通电：

o测试急停功能：按下急停开关，设备应当立刻断开所有动力输出，无法启动；解除急停后设备恢复待机状态，功能正常。

o逐个测试各动力部件的单独启动：启动毛刷辊电机，观察电机转动方向是否和设备标识方向一致，如果反转立刻断电调换相线；倾听电机运行声音，确认无异常异响、震动，电机温度无快速升温情况。

o测试传送机构：启动传送带，观察传送带运行是否平稳，有无跑偏、打滑情况，调整传送机构两端的张紧螺栓，保证传送带张紧度适中，不打滑也不会过度紧绷。

o测试感应触发装置：测试红外感应或踏板感应，放入测试靴触发感应后，设备应当正常启动工作流程，感应无触发时设备保持待机，不会误启动。

3.控制逻辑测试

启动全自动运行模式，模拟完整工作流程，确认各工序按照设计顺序启动：感应触发→传送带送靴→喷水启动→毛刷转动清洗→传送带送靴至挤水区→挤水辊挤水→完成清洗出料→设备回到待机状态，整个流程逻辑无错序、卡顿。

水路系统调试

水路系统负责供水喷水，直接影响清洗效果，需要重点调试压力和喷水覆盖范围：

1.通水测试

打开进水总阀门，检查供水压力，要求进水压力维持在0.2-0.4MPa之间，压力不足需要增加增压泵，压力过高需要安装减压阀；检查各管路接口、喷水嘴有没有渗漏，有渗漏及时更换密封垫或拧紧接口。

2.喷水效果调试

启动供水泵，观察各个喷水嘴的出水状态：

o要求所有喷水嘴出水均匀，没有堵塞、出水歪斜情况，堵塞的喷水嘴需要拆下清理杂物，损坏的及时更换。

o调整喷水嘴的角度，让水柱正好覆盖靴底和靴面的全部清洗区域，避免出现清洗盲区，保证靴身各个位置都能被水冲刷到。

o调整供水流量，根据靴体的污染程度预设合适的供水量，避免水量过大造成水溢出，或水量不足影响清洗效果。

3.排水调试

开启设备排水阀门，检查排水速度，要求清洗后的污水能够快速排出设备，不会在设备内部积水，排水不畅需要检查排水管路有没有堵塞、坡度不足，调整管路坡度或清理堵塞杂物。

机械部件调试

机械部件直接和靴体接触，需要调试清洗力度和配合度：

1.毛刷辊调试

o调整毛刷辊之间的间隙：根据常用工作靴的靴底厚度，调整两侧毛刷的间距，一般间隙比靴底厚度小2-5mm，保证毛刷能够紧贴靴底，起到足够的刷洗作用，同时不会因为间隙过小卡死靴体。

o检查毛刷的转动稳定性：运行状态下观察毛刷辊，无明显跳动、摆动，刷毛不会剐蹭设备箱体，有剐蹭及时调整毛刷辊的安装位置。

2.挤水机构调试

o调整挤水辊的间隙：挤水辊的间隙要比靴底厚度小1-3mm，保证足够挤压力，能够挤出靴底和靴面的残留水分，同时不会压坏靴体。

o测试挤水效果：将清洗后的靴子送入挤水机构，取出后检查靴体含水量，残留水分过高说明挤压力不足，需要进一步缩小挤水辊间隙；如果挤水过程中卡死靴子，说明间隙过小，适当放大间隙。

3.传送机构跑偏调整

如果传送带运行过程中出现跑偏，调整传送辊两端的张紧螺栓：跑pian方向哪一侧松动，就拧紧哪一侧的螺栓，逐步调整直到传送带运行保持在中心位置，不蹭边不跑偏。

整体带载调试

完成各部件单独调试后，进行整体带载运行测试，验证整机性能：

1.流程测试

放入多双不同尺寸、不同污染程度的测试靴，启动全自动模式，观察整个工作流程：

o靴子能否顺畅送入、送出，不会出现卡靴、停传送的情况；各工序衔接是否顺畅，没有间隔过长或提前启动的问题。

o检查清洗效果：靴底、靴面的泥土、污渍是否全部刷洗干净，wu残留污渍；挤水后靴体残留水分是否符合要求，一般要求残留水分不超过10%（重量比）。

2.参数调整

根据带载测试的结果调整设备运行参数：

o清洗效果不佳时，可以适当调小毛刷间隙、增大供水量或延长清洗时间；

o卡靴时，适当放大毛刷和挤水辊的间隙，检查传送带速度是否过快，适当降低传送带速度；

o能耗过高时，在保证清洗效果的前提下适当降低供水量和毛刷转速，节约水电气消耗。

3.连续运行测试

连续放入测试靴，让设备连续运行30分钟以上，检查：

o各电机温度是否正常，没有超过额定温度（一般不超过70℃）；

o各部件连接有没有松动，没有出现螺丝脱落、管路松动的情况；

o设备整体运行噪音符合要求，一般不超过75分贝，没有异常的撞击、摩擦异响。

调试收尾与验收

1.调试收尾

调试完成后，停止设备运行，断开电源，关闭进水阀门，清理设备内部残留的污水、杂物；将调试过程中调整的参数记录下来，比如毛刷间隙、挤水间隙、供水压力、运行时间等，形成调试记录。

2.验收检查

对照设备的技术要求，检查所有功能是否正常：自动感应正常、清洗效果达标、挤水效果达标、无渗漏漏电、运行稳定，确认全部符合要求后，调试完成，交付使用。

3.注意事项

调试过程中如果出现异常情况，比如异响、漏电、漏水，立刻按下急停开关，断开电源后再排查问题，严禁带电故障排查；初次调试后，设备运行3天需要再次检查各部件螺栓松紧度，重新紧固松动部件，避免长期运行出现部件脱落。

调试工作全部完成后，需按照既定标准完成zui终核验与闭环管理，shou先对所有调试环节的记录进行整理归档，核对每一项调试参数与设计要求的偏差值，确认水压、Brush转速、烘干温度、行程速度、感应灵敏度等核心指标均符合技术规范，不存在超差或异常波动问题。其次需组织设备使用方、运维方与调试人员共同完成三次连续空载试运转与两次带载模拟洗靴作业，验证设备连续运行的稳定性，确认设备在连续作业中无卡滞、无漏水、无漏电、无异常噪音，每一双靴的清洗效果均满足洁净度要求，烘干后靴体表面wu残留水渍，靴筒内部湿度符合使用标准。调试收尾阶段还需完成现场整理，清理调试过程中产生的废水、杂物，复位设备所有操作部件，向运维操作人员交底核心操作要点与日常检查注意事项，告知异常情况的应急处置流程，zui终由各方签字确认调试合格，完成设备交付，正式移交使用。
