单通道洗靴机烘干系统的加热管如何更换？

---

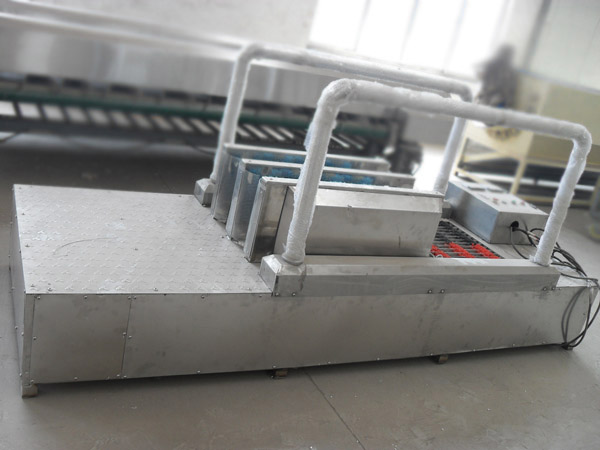

单通道洗靴机是工矿、食品加工等对作业 footwear 清洁度有严格要求场景中的核心消杀清洁设备，其烘干系统承担着洗净靴体表面残留水分、避免带水带入生产作业区引发湿滑风险、抑制霉菌滋生的关键功能，而加热管作为烘干系统的核心发热元件，长期在高湿度、多灰尘毛屑的环境下持续工作，不可避免会出现发热丝老化熔断、管壁腐蚀穿孔、绝缘层失效等故障，直接导致烘干温度不达标、烘干效率下降甚至引发设备漏电an全隐患。为保障单通道洗靴机稳定运行、维持作业场所的清洁消杀标准，须按照规范流程完成故障加热管的更换作业，本作业开篇将明确本次更换作业的前置an全要求与基础准备方向，为后续拆解、更换、调试全流程作业提供合规前提。

单通道洗靴机烘干加热管更换完整操作步骤

前置an全要求（井下必遵守）

整机断电、悬挂 “检修禁止合闸” 闭锁牌，防爆电控箱开盖前放电；

等待加热管wan全冷却（停机至少 30min），防止高温tang伤；

准备工具：活动扳手、十字螺丝刀、绝缘胶带、万用表、nai高温密封垫、同规格防爆加热管；

井下全程禁止明火，不沾水冲洗电气接线部位。

一、拆卸步骤

拆开烘干风道侧面检修盖板

拧下风道固定螺栓，取下检修封板，露出内部加热管总成。

拆除加热管接线端子

找到加热管两端防爆接线座，用万用表确认无电压后，松开接线螺母，分离电源线；做好相线、零线标记，避免装反。

松开加热管固定压盖 / 法兰螺母

加热管靠法兰盘、密封垫固定在风道侧板，拧松外侧锁紧螺母，取下金属压片。

抽出损坏加热管

水平缓慢向外拔出加热管，清理风道孔口堆积煤粉、水垢；

若管壁锈蚀卡死，轻敲法兰部位，禁止蛮力弯折电热丝。

清理安装孔

擦拭风道法兰接触面，qu除旧密封垫残渣、煤泥，保证接触面平整无凸起。

二、新加热管安装步骤

配套密封件装配

新加热管法兰处套上新nai高温硅胶密封垫，防止热风漏出、风道进水漏电。

对位装入加热管

平稳将加热管从外侧法兰孔推入风道，管体wan全置于热风循环腔内，不要触碰风机扇叶。

锁紧固定法兰

放上金属压片，均匀对角拧紧锁紧螺母，力度适中：过紧压裂密封垫，过松漏风漏水。

恢复电气接线

按之前标记对应接线，紧固接线端子，无虚接、无铜线外露；

绝缘瓷座清理积碳，接线完成后包裹绝缘胶带。

装回检修盖板

对齐盖板密封胶条，均匀拧紧全部螺栓，保证风道密封不漏热风。

三、安装后检测与试机

绝缘检测

万用表电阻档测量加热管外壳与电源线，绝缘电阻需达标，无漏电短路。

空载试机

摘除闭锁，通电启动洗靴机完整程序，等待烘干自动启动；

观察风道无热风泄漏、法兰位置无渗水；

风机出风温热均匀，无异响、无焦糊味；

持续运行 5 分钟，查看电控不跳闸、不过热保护。

温度校验

实测出风口温度 50～70℃区间为正常；温度异常检查温控探头与接线。

四、更换常见注意事项

配件规格统一：加热管功率、长度、法兰尺寸须和原厂一致，不可随意替换功率；

密封件一次性更换：旧密封垫硬化变形须换新，复用易漏风、进水烧管；

禁止磕碰加热管内部电热丝，管壁出现凹陷、裂纹直接报废；

接线位置远离冷凝水滴，接线座积水需擦干再接线；

更换完毕班后记录台账，标注更换日期、型号、更换人。

五、更换后故障预判处理

一开烘干立即跳闸：接线短路、加热管绝缘破损，重新检测绝缘；

有风不升温：接线虚接、加热管断路，重新紧固端子或复检加热管；

法兰漏热风：密封垫没放平、螺母受力不均，重新对角紧固。

更换完成后，先将加热管接线端子按原标识重新接好，确认接线无松动、错位，再依次装回烘干腔防护网、设备侧门板，拧紧所有固定螺丝。接通电源后启动烘干系统试运行3-5分钟，观察加热管升温是否正常、设备有无异响或漏电情况，确认运行稳定后，清理作业现场工具，更换流程完成。更换过程需严格断电操作，做好设备接地防护，严禁带电作业，剩余旧加热管按电工危废规范统一处置。
