矿用洗靴机的电气系统出现故障时应该如何排查？

---

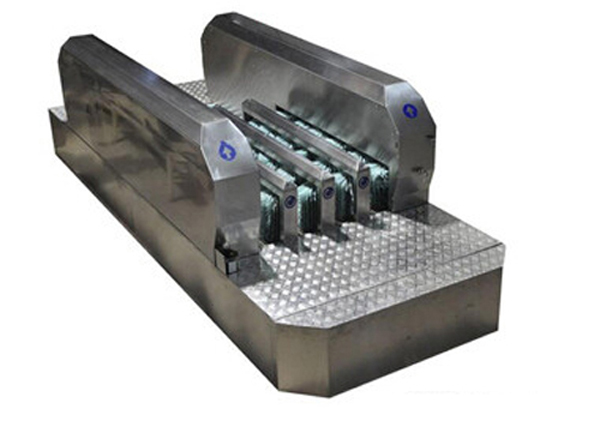

矿用洗靴机是煤矿井下井口作业区域用于清理作业人员靴底、靴面沾染煤泥煤粉的专yong辅助设备，其电气系统是保障设备稳定运行、实现自动感应清洗的核心控制单元。由于煤矿井下环境存在高湿、多煤尘、局部电压波动以及频繁启停作业的特点，电气系统极易出现感应探头失灵、控制接触器烧损、电机过载保护跳闸、线路绝缘破损短路等各类故障，不仅会直接影响井口人员通行效率与作业区域环境卫生管控，还可能因故障未彻di排查留下漏电、短路等an全隐患，威胁煤矿井下用电an全与作业人员人身an全。为规范矿用洗靴机电气故障排查流程，帮助运维检修人员快速定位故障点、按标准步骤完成故障排除，本文从故障发生后的初始状态检查开始，梳理形成一套覆盖全故障类型、逻辑清晰的完整排查流程，为煤矿机电运维人员提供可直接参照的标准化操作依据。

矿用洗靴机电气系统故障完整排查流程

适用：地面全自动、井下防爆型洗靴机（含清洗、烘干、xiao毒一体化机型）

排查原则：先断电an全检查→外部直观检查→低压信号检测→动力回路检测，井下设备严禁破坏隔爆面，电工持证作业。

一、排查前an全准备（强制步骤）

切断设备总电源，悬挂检修警示牌；井下防爆机型开盖前确认周边无瓦斯超标。

等待烘干加热管wan全冷却，避免tang伤；释放线路残余电压。

准备工具：万用表、绝缘摇表、内六角扳手、干毛刷、棉布（禁止水冲电控箱）。

防爆设备要求：隔爆面轻拿轻放，防止划痕磕碰，检修完毕均匀涂抹防爆油脂。

二、故障大类 1：整机wan全无反应，通电不启动

步骤 1：供电进线排查

检查厂区 / 井下供电开关是否合闸、有无跳闸（过载、漏电跳闸）；

测量进线三相电压，380V 机型电压偏差不得 ±10%；井下 660V 电压异常会导致整机不工作；

查看电缆外皮破损、接地松脱、插头虚接，防爆接线腔有无进水积煤。

步骤 2：控制回路an全元件检查

急停按钮：确认急停未按下，测量通断，损坏直接更换；

漏电保护器 / 空气开关：跳闸后复位，反复跳闸说明线路漏电或短路；

保险管 / 熔断器：熔断代表短路，禁止直接加大保险丝，须找到短路点。

步骤 3：感应触发系统故障（人踩无动作）

红外 / 雷达感应探头：表面煤尘遮挡，干布擦拭；探头供电断线、接线端子烧蚀；

信号线路：探头到 PLC / 中间继电器信号线断路、破皮短路；

控制器故障：无感应信号输入，PLC 指示灯不亮，更换控制器测试。

三、故障大类 2：感应有信号，但水泵 / 刷辊电机不转

1. 继电器、交流接触器排查

通电感应触发后，听接触器有无吸合声响；无响声 = 控制回路断路；有响声但电机不转 = 主回路故障；

拆开接触器，检查触点烧蚀粘连、弹簧失效；触点发黑、凹凸不平直接更换；

测量接触器线圈电阻，线圈断路、短路无法吸合。

2. 驱动电机故障排查（防爆清洗电机）

电机堵转：手动转动刷辊，煤泥缠绕卡死会触发过载保护停机；清理刷辊后重试；

三相电机缺相：万用表测电机接线柱三相电压，缺相会出现嗡嗡异响、无法启动；

电机绝缘检测：500V 摇表测对地绝缘，绝缘值低于 0.5MΩ 代表电机进水、线圈受潮；

电机内置过热保护：电机长时间过载触发温控断开，冷却后恢复，反复触发需减小负载。

3. 水泵无压力、不运转

水泵电机供电缺相、接触器触点损坏；

水泵缺水保护传感器故障：水箱水位不足触发断电，水位探头结垢失灵，清洗探头；

水泵叶轮卡死，杂物缠绕，拆解清理。

四、故障大类 3：烘干系统电气故障（不出热风 / 加热断断续续）

温控传感器故障

温度探头积灰、断线，控制器误判高温自动切断加热；擦拭探头，测量线路通断。

加热管损坏

断开加热管接线，万用表测电阻，wu穷大代表加热丝烧断，单根损坏会升温慢，全部损坏无热风。

超温保护开关跳断

风道积煤堵塞散热，温度超标自动断电；清理风道粉尘，复位温控开关。

热风风机不转

风机供电线路断路、风机电机烧毁，风机不转加热管快速超温保护停机。

五、故障大类 4：xiao毒雾化系统电气失灵

加药电磁阀不通电：控制继电器故障、信号线断路；

计量加药泵不工作：泵体供电断线、内置电机烧毁；

药液液位传感器失效，低液位无法自动停机，清理传感器结晶污垢。

六、故障大类 5：设备频繁跳闸（漏电 / 过载保护动作）

漏电跳闸排查

①电控箱、电机进水受潮；②电缆破皮接地；③加热管绝缘破损对地漏电；

分段断开水路、加热、电机回路，逐一排查漏电点位。

过载跳闸排查

①刷辊缠绕大量煤泥，电机负载过大；②轴承卡死、传动链条过紧；

③电机轴承损坏，运转阻力激增；④电压过低，电机电流飙升。

七、故障大类 6：控制器 / PLC 程序异常

现象：乱启停、yan时失效、按键失灵、指示灯闪烁

控制器供电电压不稳，加装稳压装置；

内部电路板积煤尘短路，干毛刷清理电路板；

按键面板进水失灵，更换操作面板；

程序错乱：断电静置 5 分钟复位，仍异常更换主控器。

八、井下防爆电气专属排查禁忌与要点

严禁带电开盖检修防爆电控箱、电机接线腔；

隔爆面出现划痕、锈蚀、磕碰失爆，禁止继续使用，xiu复；

所有电气接线腔密封胶圈完整，缺少胶圈属于失爆隐患；

井下瓦斯区域检修，先检测瓦斯浓度，超标禁止开盖作业。

九、快速排查简易顺序（现场实用版）

1 整机没电→查总开关、进线电缆、空开保险

2 感应不触发→清理感应探头、检查信号线、急停按钮

3 感应亮但电机不转→查接触器、电机三相电压、电机绝缘

4 有清洗无热风→查温度探头、加热管、散热风机、超温保护

5 一开机就跳闸→分段排查漏电、电机堵转、线路破皮

6 时转时停→接线端子虚接、线路老化、过热保护频繁触发

十、排查后验收标准

所有线路接线紧固无烧蚀，绝缘达标；

防爆箱体密封完好，无失爆点；

空载试运行 5 分钟，电机、加热系统无跳闸、无异常异响；

感应启停、烘干控温、缺水保护、急停保护全部功能正常。

完成上述全流程排查后，需对排查结果进行闭环整理归档：将本次排查发现的故障点、故障诱因、处理措施、更换元器件型号参数等信息详细记录到矿用设备维护台账中，为后续同类型故障排查提供参考依据；针对排查中发现的线路老化、接触器触头磨损、传感器灵敏度下降等隐性隐患，需纳入月度yu防性维护计划，提前安排更换或校准，避免故障突发影响井下作业人员入井an全检查流程。故障处理完成后，须按照煤矿an全规程要求进行三次以上空载、带载联动试机，确认洗靴机自动感应、靴底清洗、靴侧冲洗、排水烘干所有功能运行正常，电压电流参数符合设计要求，无漏电、异响、误触发等异常情况后，方可正式交付使用。日常运维中需坚持每周一次电气系统绝缘检测、每月一次元器件功能校验，严格落实煤矿井下防爆电气设备维护管理规定，确保矿用洗靴机电气系统始终保持稳定可靠的运行状态，为煤矿井口人员消杀保洁、an全管控提供持续保障。
