矿用洗靴机整机标准结构

---

矿用洗靴机是煤矿井下作业场所用于清洁矿工胶靴表面煤泥、污渍的专yongan全设备，能够避免煤泥被带入升井通道、罐笼或巷道，提升矿井作业环境清洁度，降低滑倒等an全事故风险。依据矿用设备an全标准与现场使用需求，整机结构可划分为主体支撑系统、洗靴清洗系统、供水排水系统、动力传动系统、电气控制系统和an全防护系统六个核心模块，各模块协同配合实现自动化洗靴作业，以下为各部分标准结构说明。

一、主体支撑系统

主体支撑系统是整机的承载基础，需满足矿井潮湿、多煤尘、承载压力大的使用环境要求，标准结构分为机架、靴进口/出口平台、接污槽三部分：

1. 整机机架

机架通常采用国标加厚碳钢方管焊接成型，表面做环氧树脂喷涂或热镀锌防腐处理，防止井下潮湿空气腐蚀，整体结构对角线误差不超过3mm，保证整机运行时无明显晃动。根据洗靴方式不同分为立式洗靴机机架和卧式洗靴机机架两种标准结构：

·立式洗靴机机架：整体呈对称框架结构，高度约1200mm-1500mm，宽度约700mm-900mm，预留两侧刷轮安装空间和中部人员站立区域，底部预留排水通道，框架内侧加装加强筋板，提升抗冲击能力。

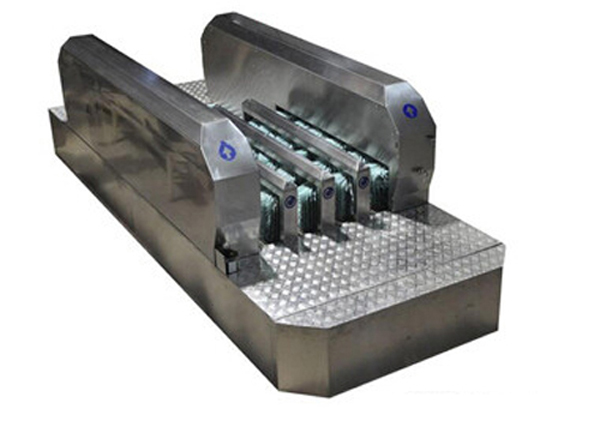

·卧式（通道式）洗靴机机架：整体呈长条形框架结构，长度一般在1800mm-3000mm之间，宽度约600mm-800mm，机架内部沿长度方向预留刷辊安装工位和靴底输送通道，整体落地式安装，部分型号机架底部加装可调节支撑脚，适配不平整的井下地面。

2.进出料平台

进出口平台设置在机架的两端，与机架焊接为一体，表面采用fang滑花纹钢板，厚度不小于5mm，平台高度与靴底清洗工作面平齐，表面开设漏水孔，孔径约10mm-15mm，便于污水快速排入下方接污槽，平台边缘做圆角处理，避免磕碰划伤矿工防护靴。

3.接污槽

接污槽整体焊接在机架底部，呈倒梯形结构，底部向排水口一侧倾斜，倾斜角度为3°-5°，保证煤泥污水能够顺畅流向排水口，接污槽末端设置可拆卸的煤泥过滤格栅，格栅孔径不大于20mm，可拦截大颗粒煤块，避免堵塞排水管道，接污槽整体厚度不小于4mm，做防腐防锈处理。

二、洗靴清洗系统

清洗系统是实现胶靴清洁的核心功能模块，根据清洁部位分为靴底清洗单元和靴帮清洗单元，不同类型洗靴机的结构配置略有差异：

1.靴底清洗单元

靴底是煤泥沾染zui严重的部位，标准结构分为主动刷辊式和固定格栅式两种：

·主动刷辊式：为绝大多数矿用洗靴机的标准配置，沿洗靴通道设置2-4组圆柱形尼龙刷辊，刷辊直径约150mm-200mm，刷毛采用耐mo耐油尼龙丝，丝径约0.8mm-1.2mm，植毛密度不低于30根/cm²，刷辊轴采用不锈钢材质，两端加装密封轴承，刷辊通过动力传动相向转动，对通过的靴底进行揉搓刷洗，部分全自动洗靴机在刷辊之间加装高压喷水嘴，配合冲刷提升清洁效果。

·固定格栅式：多用于小型半自动洗靴机，在靴底站立位置设置耐mo金刚砂格栅板，靴底放在格栅板上由矿工自行移动摩擦，格栅缝隙排出煤泥污水，结构简单维护成本低，但清洁效率低于主动刷辊式。

2.靴帮清洗单元

靴帮清洗单元主要清洁胶靴侧面和靴筒部位，标准配置为两侧对称安装的扇形刷轮或竖向刷辊：

·立式洗靴机一般采用两侧对置的圆形尼龙刷轮，刷轮直径约250mm-300mm，左右刷轮间距可根据靴筒尺寸调整，调整范围为200mm-400mm，刷轮由独立电机驱动相向转动，覆盖靴筒从脚踝到靴口的整个区域，实现靴帮quan方位刷洗。

·通道式洗靴机一般沿洗靴通道两侧设置竖向刷辊，刷辊高度约300mm-500mm，刷毛伸出长度不小于80mm，保证能够贴合不同尺寸的靴帮表面，刷辊随动力系统同步转动，在矿工行走过程中完成靴帮清洗。

三、供水排水系统

供水排水系统为清洗作业提供水源，并及时排出携带煤泥的污水，标准结构包括供水单元、喷水组件、排水单元三部分：

1.供水单元

矿用洗靴机适配矿井井下防尘供水管网，标准进水口规格为DN15-DN25，进水口前端须加装截止阀和Y型过滤器，过滤器过滤精度不小于80目，拦截水中杂质避免堵塞喷水嘴，部分自动感应式洗靴机在过滤器后加装电磁控制阀，实现有水作业、无水停机，节约用水。对于无持续供水的作业地点，部分小型洗靴机配置独立储水箱，储水箱容积不小于50L，加装水位传感器，低水位自动报警。

2.喷水组件

喷水组件由高压喷水嘴、输水支管和连接软管组成，喷水嘴一般采用不锈钢螺旋喷嘴，雾化效果好且不易堵塞，喷水压力控制在0.2MPa-0.6MPa，喷嘴安装位置对应刷辊作业区域：靴底喷嘴对准刷辊咬合区，靴帮喷嘴对准刷轮刷洗区，保证喷水能够直接作用在胶靴脏污位置，每台洗靴机喷嘴数量不少于6个，可根据整机尺寸调整。

3.排水单元

排水单元由接污槽排水口、排水连接管和沉淀池接口组成，标准排水口规格不小于DN50，保证煤泥混合污水能够顺畅排出，排水口连接矿井井下排水沟或配套的小型煤泥沉淀池，沉淀池一般设置在洗靴机旁1m范围内，容积不小于0.5m³，可定期清理沉淀煤泥，避免煤泥进入主排水管道造成堵塞。

四、动力传动系统

动力传动系统为各清洗刷辊、刷轮提供转动动力，标准结构包括动力单元、传动单元两部分：

1.动力单元

矿用洗靴机须采用符合矿用防爆标准的驱动电机，电机防爆等级不低于Ex d I Mb，适配矿井井下爆炸性气体环境，额定电压为380V/660V兼容，适配煤矿井下电网标准。根据洗靴机规格不同，电机功率配置标准如下：

洗靴机类型 标准电机功率 电机数量

小型立式半自动洗靴机 1.1kW-1.5kW 1台

全自动立式洗靴机 1.5kW-2.2kW 2台（靴帮、靴底各1台）

通道式全自动洗靴机 2.2kW-4kW 1-2台

2.传动单元

传动单元分为链传动和带传动两种标准结构，两种结构均需加装防护外壳，避免煤尘进入传动部位：

·链传动：采用国标滚子链条和链轮传动，传动效率高，承载能力强，适合多刷辊联动的通道式洗靴机，链条需定期注油润滑，链轮做发黑防锈处理，传动比误差不超过±1%，保证刷辊转速稳定，标准刷辊转速为80r/min-120r/min，兼顾清洁效果和设备使用寿命。

·带传动：采用三角V带传动，传动平稳噪音小，过载可打滑保护电机，多用于中小型立式洗靴机，V带采用耐油耐mo型号，张紧度可通过调节电机安装位置调整，维护更换方便。

五、电气控制系统

电气控制系统需满足矿用防爆an全要求，实现洗靴作业的自动控制，标准结构分为防爆箱体、控制模块、感应模块三部分：

1.防爆箱体

所有电气元件须安装在符合矿用标准的隔爆型防爆接线箱内，防爆箱体厚度不小于6mm，接线端子独立分隔，所有进出线采用防爆密封填料函，箱体表面喷涂防爆标识和煤矿an全标志，满足MA认证要求。

2.控制模块

控制模块分为手动控制和自动控制两种标准模式：

·手动控制：结构简单，在箱体外侧设置启动停止按钮，人工操作启停，维护方便，多用于小型半自动洗靴机。

·自动控制：采用PLC或专yong控制继电器，配合红外人体感应装置，有人靠近自动启动，人员离开后yan时3-5秒自动停机，同时具备缺水保护、过载保护功能，电机过载时自动断电并报警，全自动控制可减少人工操作，节约水电消耗，是目前主流配置。

3.感应模块

自动控制洗靴机须采用矿用本安型红外感应器，感应距离范围为30cm-100cm，可适应井下多煤尘环境，感应器安装在进出口平台上方，避免被水直接冲刷，防护等级不低于IP65，防潮防尘性能满足井下使用要求。

六、an全防护系统

an全防护系统是保障设备运行an全和人员操作an全的bi备结构，标准配置包括防护外壳、接地装置、an全标识三部分：

1.防护外壳

设备所有转动部位、电气部位都须加装封闭防护外壳，外壳采用钢板或工程塑料制作，预留观察窗口方便检查运行状态，刷轮外侧加装防护挡板，防止刷洗过程中水和煤泥飞溅，同时防止人员衣物卷入转动部件，防护外壳与机架采用螺栓连接，方便拆卸维护。

2.接地装置

整机机架和防爆箱体须设置专yong接地螺栓，接地螺栓规格不小于M10，接地电阻不大于4Ω，符合矿井电气设备接地an全标准，防止漏电引发an全事故。

3.an全标识

设备醒目位置须粘贴煤矿an全标识，包括防爆合格证标识、MA标志、an全警示标识（如“当心机械伤害”“须穿戴劳保用品”），标识采用反光材质，适应井下昏暗照明环境。

综上，矿用洗靴机的整机标准结构需同时满足功能实用性、矿井防爆an全性和耐腐蚀性要求，不同规格型号可根据现场巷道尺寸、日洗靴流量调整具体尺寸参数，但核心模块的结构标准须符合《煤矿an全规程》和矿用设备相关规范要求。
