高效过关，结构先行：双通道洗靴机的骨架、刷洗与智控系统

---

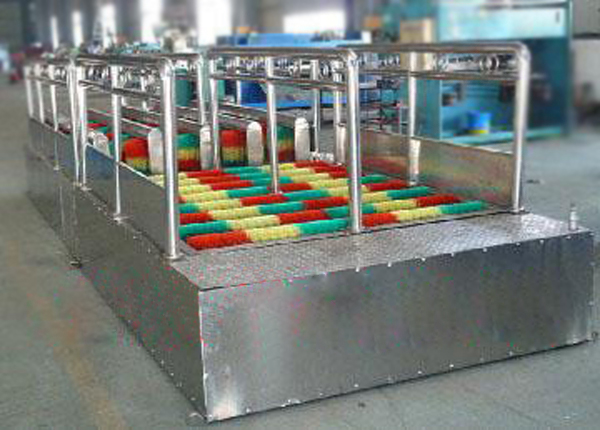

双通道洗靴机是工矿、食品加工、畜牧养殖等对 footwear 清洁要求较高行业常用的自动化清洁设备，核心特征是设置两条独立作业通道，可同时满足不同方向、不同类型靴鞋的清洁需求，核心结构可分为主体支撑框架系统、双通道作业输送模块、高压喷淋清洁模块、毛刷揉搓清洁模块、污水循环处理模块、风干除水模块、电气控制模块七个部分，各模块功能与组成如下：

一、主体支撑框架系统

主体支撑框架是整个设备的承载基础，决定设备的稳定性与使用寿命，核心组成包括：

1.框架主体：多采用304不锈钢方管/圆管焊接而成，部分低端设备采用碳钢刷防腐漆，主要作用是承载所有功能模块，耐受潮湿、腐蚀性工作环境；

2.通道分隔板：将整体作业空间分隔为两条独立清洁通道，可实现双向通行同时作业，避免不同方向作业人员互相干扰，分隔板同样采用fang水防腐不锈钢材质；

3.fang滑踏板：通道入口、出口位置的过渡踏板，表面做fang滑凸起处理，避免作业人员上下设备时滑倒；

4.接水底盘：位于整个框架底部，承接所有喷淋过程中落下的污水，集中导流至污水处理模块，避免污水外溢污染工作场地。

二、双通道作业输送模块

作业输送模块是实现自动化清洁的核心运动部件，双通道设计下每条通道独立配置输送结构，核心组成包括：

1.主动辊轴：每条通道配置一根主动辊，由独立驱动电机带动，提供输送动力；

2.从动辊轴：每条通道配置1-2根从动辊，配合主动辊张紧输送网带；

3.输送网带：多采用fang滑橡胶网带或不锈钢冲孔网带，表面带fang滑纹路，作业人员站立在网带上，随网带自动移动通过清洁区域，无需人员自行走动，部分半自动机型取消自动输送，改为人员自行通过通道，输送模块仅保留固定fang滑格栅；

4.张紧机构：用于调整网带的张紧度，避免长期使用后网带松弛打滑，一般采用螺栓微调结构。

三、高压喷淋清洁模块

高压喷淋是实现靴底、靴侧面污渍qu除的核心单元，每条双通道独立配置喷淋系统，核心组成包括：

1.供水总管：连接外部水源或循环水泵，为整个喷淋系统提供压力水源；

2.分流支管：对应每条通道，将水分流到不同位置的喷淋头；

3.高压喷淋头：分为靴底喷淋、靴侧喷淋、靴面喷淋三个部分：靴底喷淋头对准输送网带缝隙，向上喷射高压水冲刷靴底；靴侧喷淋头分别安装在通道两侧，对向喷射冲刷靴筒两侧；靴面喷淋头安装在通道顶部，向下喷射冲刷靴面，喷淋头多采用可旋转调整角度的万向喷头，可根据靴型调整喷射角度；

4.调压阀：用于调整喷淋水压，可根据污渍程度调整清洁压力，一般工矿场景使用0.3-0.6MPa压力，食品加工场景使用0.2-0.4MPa压力。

四、毛刷揉搓清洁模块

毛刷揉搓模块配合高压喷淋，针对顽固污渍进行物理揉搓，提升清洁效果，核心组成包括：

1.靴底滚刷：安装在两条通道的输送网带下方，滚刷顶部穿过网带缝隙，与靴底直接接触，旋转揉搓qu除靴底缝隙内嵌的泥污、杂物；

2.靴侧滚刷：分别安装在双通道的两侧护栏位置，左右各设置一根滚刷，滚刷表面与靴筒侧面接触，双向旋转揉搓qu除靴侧粘附的污渍；

3.靴面定刷/滚刷：部分gao端机型在通道顶部设置靴面滚刷，可适配不同高度的靴筒，自动调整高度贴合靴面进行揉搓，低端机型多采用固定毛刷；

4.毛刷驱动电机：每条通道的毛刷分别配置独立驱动电机，可根据清洁需求调整毛刷转速，一般转速范围在100-300r/min。

五、污水循环处理模块

双通道洗靴机耗水量较大，多数机型配置污水循环处理系统，实现水资源重复利用，核心组成包括：

1.一ji沉淀池：接水底盘导流的污水shou先进入一ji沉淀池，通过重力沉淀qu除大颗粒泥沙、杂物，定期清理沉淀物；

2.二级过滤池：经过沉淀的污水进入二级过滤池，通过PP棉滤芯或活性炭滤芯qu除细小杂质与异味；

3.循环水泵：将过滤后的清洁水泵入喷淋系统，实现循环利用；

4.补水阀：当循环水箱水位低于设定值时，自动打开补充新鲜水源，保证供水稳定。

六、风干除水模块

清洁完成后，风干模块qu除靴表面残留水分，避免将水分带入生产作业区域，核心组成包括：

1.离心风机：为风干系统提供高压气流，一般每条通道配置一台独立风机；

2.风刀喷嘴：安装在通道出口位置的靴底、靴侧、靴面位置，将高压气流转化为均匀薄片风刀，qiang力吹除靴表面附着的水珠；

3.加热装置：部分gao端机型配置电加热装置，将气流加热至30-40℃，提升风干速度，适合低温环境使用；

4.导风罩：将吹出的气流导流回接水盘，避免水分吹飞至设备外部。

七、电气控制模块

电气控制模块是实现自动化运行的核心，核心组成包括：

1.红外感应装置：在双通道的入口位置分别设置红外传感器，当检测到有人员进入通道时，自动启动该通道的喷淋、毛刷、输送系统，人员离开后自动yan时关闭，实现无人值守节能运行；

2.控制配电柜：集成断路器、接触器、继电器、漏电保护装置等电气元件，控制整个设备的电力供应与逻辑运行；

3.操作面板：设置电源开关、启停按钮、水压调节旋钮、转速调节按钮、故障指示灯等，方便工作人员手动操作与故障排查；

4.接地保护装置：设备整体做接地保护，避免潮湿环境下发生漏电an全事故，部分fang水要求高的机型电气元件采用IP65级fang水封装。

综上所述，双通道洗靴机通过进靴预洗区、高压清洁区、挤水沥干区、动力传动与控制系统、机体机架五大核心结构的协同配合，实现了清洁效率与清洁效果的双重提升。相比传统单通道洗靴设备，双通道的并行作业设计既解决了人员高峰时段的排队等待问题，又通过分区作业的结构优化提升了单靴清洁的深度，适配了煤矿、食品加工厂、畜牧养殖场等多场景下的高频率作业需求。各核心结构的模块化设计，也为后续设备维护、零件更换与功能升级提供了便利，在保障作业卫生标准的同时，降低了设备的长期使用成本。未来随着智能化清洁要求的提升，核心结构还可通过加装智能感应模块、污水循环处理单元进一步优化，为工矿生产与食品加工领域的人员卫生防护提供更可靠的设备支撑。
