双通道洗靴机操作与维护手册

---

本手册旨在为操作人员和维护人员提供双通道洗靴机的标准化操作指南及维护规范。双通道洗靴机作为工业环境中控制交叉污染的关键设备，通过高压水流、毛刷清洗和热风干燥等多重技术手段，实现对作业靴的gao效清洁与xiao毒。设备采用双通道并行设计，可同时处理两双作业靴，显著提升清洗效率，适用于矿山、化工、食品加工、医药生产等对卫生要求严格的工作场所。

一、设备概述

1.1 设备用途

双通道洗靴机主要用于煤矿、非煤矿山、隧道等作业场所，对矿工胶靴进行靴底、靴帮全自动清洗。采用双通道并行结构，人员可同时通行洗靴，qu除煤泥、粉尘、污物，防止井下污物带入办公区、澡堂、生活区，保持环境卫生，是矿山人员入井、升井bi备清洁设备。

1.2 设备特点

- 双通道设计：左右双通道同时洗靴，通行量大、不排队，洗靴效率高。

- 全自动感应：红外感应自动启停，人员进入开机，离开yan时停机，节能节水。

- 清洗全面：底部毛刷清洗靴底，侧刷清洗靴帮，高压喷淋quan方位冲洗。

- 材质nai用：整机不锈钢材质，耐腐蚀、抗煤泥、不易生锈。

- 防爆an全：配置防爆电机，适用于煤矿井口及井下潮湿、多粉尘环境。

- 操作简单：无需专人值守，故障率低，维护方便。

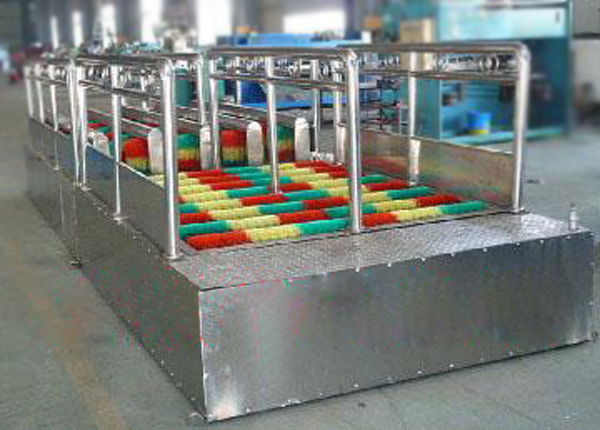

1.3 主要结构组成

整机由机架、清洗毛刷组、高压喷淋系统、水循环过滤系统、红外感应装置、防爆电机、电控箱、排污口组成。

二、主要技术参数

- 工作电压：380V 三相交流电

- 整机功率：5.5kW

- 清洗方式：毛刷摩擦+高压喷淋

- 通行能力：120—150双/小时

- 适用靴型：矿工劳保胶靴（35—46码）

- 机身材质：304不锈钢

- 设备尺寸：1500×1200×1100mm（常规款）

- 控制方式：红外全自动感应

三、操作规程

3.1 开机前检查

1. 检查设备外壳无变形、无破损，固定螺栓齐全紧固。

2. 检查水箱水位，水位不得低于标准刻度，严禁缺水开机。

3. 检查毛刷完好，无严重倒伏、脱落、卡死现象。

4. 检查喷嘴通畅，无煤泥堵塞。

5. 检查电缆、接线完好，无破皮、漏电隐患。

6. 确认排污阀、回水过滤装置正常。

3.2 开机操作

1. 合上总电源开关，电控箱通电，指示灯亮起。

2. 设备进入待机状态，红外感应器正常工作。

3. 人员双脚平稳站入清洗通道，感应自动启动，毛刷转动、高压喷水开始洗靴。

4. 清洗过程中人员禁止大幅度晃动、禁止抬脚过高。

5. 清洗完成后人员离开通道，设备yan时自动停机。

3.3 停机操作

1. 全部人员清洗完毕后，等待3—5分钟，待设备内部污水排净。

2. 关闭总电源开关。

3. 清理水箱漂浮杂物、过滤篮煤泥。

3.4 an全操作注意事项

- 严禁湿手操作电控开关，非操作人员禁止触碰设备。

- 设备运行中禁止将手、工具伸入毛刷转动区域。

- 禁止超重撞击、踩踏设备外壳。

- 出现异响、漏水、漏电立即断电停机检查。

- 严禁私自改装电路、拆除保护装置。

- 冬季低温环境，停机后排空积水，防止冻裂管路。

四、日常维护保养

4.1 每班维护

1. qing除毛刷、机身表面附着煤泥、杂物。

2. 清理过滤网、水箱漂浮沉淀物，保证水质清洁。

3. 检查喷嘴是否堵塞，堵塞及时疏通。

4. 检查感应探头，保持干净无遮挡。

5. 查看有无漏水、渗水情况。

4.2 每周维护

1. ce底排放箱内污水，清洗水箱底部淤泥。

2. 检查毛刷磨损程度，倒伏、严重磨损及时更换。

3. 检查链条、传动轴承，加注润滑脂。

4. 紧固全部连接螺栓，防止振动松动。

4.3 每月维护

1. 检查电机绝缘、线路老化情况。

2. 检查水泵压力，清理泵体内部杂质。

3. 检查密封胶条、水管接头，老化漏水及时更换。

4. 对传动系统进行全面保养、调试。

五、常见故障及处理方法

故障现象

故障原因

处理方法

人员进入不启动

感应器遮挡、损坏；电源断电

清理感应探头；检查供电线路；更换感应器

毛刷不转动

链条松动、电机故障、杂物卡死

断电清理杂物；张紧链条；检修电机

水压小、喷水弱

喷嘴堵塞、水泵进水不足、滤网脏堵

疏通喷嘴；清洗过滤网；检查水位

机身漏水渗水

密封垫老化、水管松动、焊缝开裂

更换密封件；紧固水管；补焊xiu复

设备异响震动大

轴承缺油、链条过紧、螺栓松动

加注润滑油；调整链条；紧固螺栓

洗靴不干净

毛刷磨损、水压不足、水质过脏

更换毛刷；清洗水箱；调高水压

六、存放与环境要求

- 工作环境：潮湿、多粉尘矿山井口，环境温度0℃—40℃。

- 设备放置地面须平整硬化，防止倾斜积水。

- 长期停用应排空积水，擦拭干净，遮盖防尘。

- 严禁暴晒、强酸强碱腐蚀环境使用。

七、交接班管理制度

1. 交班人员须清理设备表面淤泥、过滤网杂物。

2. 如实填写运行记录，注明有无异响、漏水、故障。

3. 接班人员逐项检查电源、水位、毛刷、感应系统，确认完好后方可接班。

八、设备维护禁忌

- 禁止无水空转yun行，防止烧毁水泵、磨损毛刷。

- 禁止在设备上堆放物料、重物。

- 禁止带电开盖检修，检修须断电挂牌。

- 禁止人员在设备内跳跃、打闹。

本手册系统阐述了双通道洗靴机的操作规范与维护要点，旨在为操作人员提供全面、准确的技术指导。通过严格遵循本手册的操作流程，不仅能确保设备持续gao效运行，更能显著延长设备使用寿命，降低运营成本。我们深知，设备的稳定运行是生产an全与效率的重要保障，因此请务必将本手册内容纳入日常培训体系，确保每位操作人员熟悉设备原理与操作细节。
