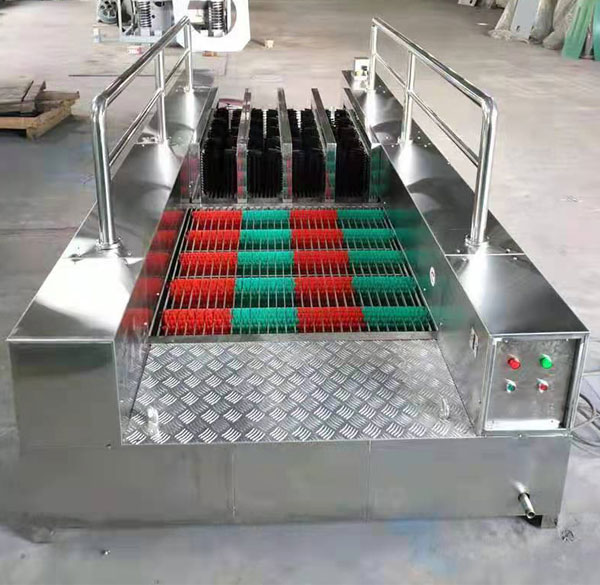

全自动洗靴机的工作原理解析

---

全自动洗靴机是一种集成机械、电子、流体力学等多学科技术的自动化设备，主要用于工矿企业、食品加工、医药卫生等领域，实现对作业人员靴子的gao效清洁、xiao毒和干燥处理。其核心工作原理是通过模块化设计，将靴子的输送、清洗、xiao毒、干燥等工序整合为连续化流程，利用传感器与控制系统实现全自动化运行。

一、系统组成与工作流程

全自动洗靴机通常由以下核心模块构成，各模块协同工作完成洗靴流程：

模块名称	功能描述
输送模块	采用链条或皮带传动，将靴子按设定间距输送至各处理工位，确保连续作业。
清洗模块	通过高压喷淋、旋转毛刷等方式qu除靴子表面的灰尘、油污等污物。
xiao毒模块	利用化学xiao毒剂（如次氯酸溶液）或物理xiao毒（如紫外线）对靴子进行sha菌处理。
干燥模块	通过热风循环系统快速干燥靴子表面及内部，防止xi菌滋生。
控制系统	以PLC（可编程逻辑控制器）为核心，集成传感器（如光电开关、液位传感器）实现自动化控制。

典型工作流程为：靴子放入入口 → 输送至清洗工位 → 高压喷淋与毛刷清洗 → xiao毒处理 → 热风干燥 → 输送至出口完成清洁。

二、核心模块工作原理

1. 输送模块

输送模块采用步进式或连续式输送方式，通过电机驱动链条或皮带，将靴子固定在专yong鞋架上。关键技术包括：

·定位控制：利用光电传感器检测靴子位置，确保每个靴子准确进入各处理工位。

·同步运行：通过PLC控制电机转速，使输送速度与各模块处理时间匹配，避免卡顿或遗漏。

2. 清洗模块

清洗模块是核心功能单元，主要通过以下方式实现gao效清洁：

·高压喷淋系统：采用水泵产生0.3-0.5MPa的高压水流，通过多方向喷嘴对靴子表面进行冲洗，qu除附着的灰尘和污物。喷嘴通常呈360°布置，确保靴面无死角清洁。

·旋转毛刷装置：配备尼龙或塑料毛刷，通过电机驱动旋转，对靴底、靴面进行机械摩擦，qing除顽固污渍。毛刷硬度可根据靴子材质调整，避免损伤靴面。

·洗涤剂供给系统：通过计量泵将洗涤剂按比例混入水中，增强清洁效果。洗涤剂浓度可根据污物程度自动调节。

3. xiao毒模块

xiao毒模块旨在杀灭靴子表面的xi菌、病毒等微生物，常见技术包括：

·化学xiao毒：采用次氯酸、过氧化氢等xiao毒剂，通过喷淋或浸泡方式与靴子表面接触，作用时间一般为10-30秒。xiao毒后通过清水冲洗qu除残留xiao毒剂。

·物理xiao毒：利用紫外线（UV-C波段）照射靴子表面，破坏微生物DNA结构。紫外线灯管需定期更换，确保辐照强度符合xiao毒标准。

4. 干燥模块

干燥模块通过热风循环快速qu除靴子表面及内部水分，防止xi菌滋生：

·热风发生系统：采用电加热管或蒸汽加热空气，温度控制在60-80℃，避免高温损伤靴子材质。

·气流循环设计：通过风机将热空气送入靴内，同时排出潮湿空气，形成循环气流。靴架设计有通风孔，确保热风均匀分布。

·干燥时间控制：根据靴子材质和湿度，通过温度传感器反馈调节干燥时间，一般为1-3分钟。

5. 控制系统

控制系统以PLC为核心，实现全自动化运行：

·传感器反馈：光电传感器检测靴子有无，液位传感器监测水箱水位，温度传感器控制干燥温度，确保各模块运行参数在设定范围内。

·程序逻辑：预设多种清洗模式（如标准清洗、qiang力清洗），根据靴子污物程度自动选择。异常情况（如缺水、电机故障）触发报警并停机。

·人机界面：通过触摸屏实现参数设置、运行监控和故障诊断，操作简便。

三、关键技术与创新点

·节水技术：采用循环水系统，将清洗后的废水过滤、沉淀后重新利用，节水率可达60%以上。

·能耗优化：通过变频控制电机转速，根据负载调整功率；余热回收系统将干燥模块的废热用于预热清洗水，降低能耗。

·智能识别：部分gao端机型配备图像识别技术，自动检测靴子污物程度，调整清洗强度和时间，实现个性化清洁。

四、应用场景与优势

全自动洗靴机广泛应用于矿山、化工、食品加工、制药等行业，其优势包括：

·gao效清洁：每小时可处理50-200双靴子，远高于人工清洗效率。

·标准化作业：确保每双靴子清洁程度一致，符合行业卫生标准。

·降低劳动强度：替代人工清洗，减少作业人员接触污水和化学品的风险。

·数据化管理：通过控制系统记录清洗次数、耗材使用量等数据，便于设备维护和成本管理。

总之，全自动洗靴机通过集成多模块技术，实现了靴子清洁的自动化、标准化和gao效化，为各行业的卫生an全提供了可靠保障。
